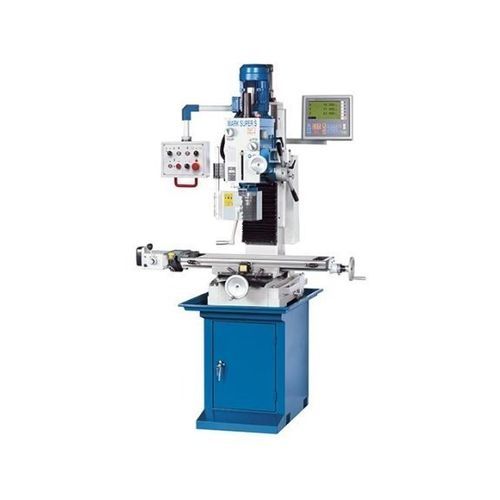

縦型穴あけ-研磨マシン Mark Super S

3軸スチール用可変速度

概要
Mark Super S シリーズは、強力な駆動と広い回転数域を併せ持つコンパクトなボール盤兼フライス盤です。鋼および非鉄金属の穴あけ・フライス加工に対応し、工場の作業場、メンテナンス部門、小ロット生産や教育用途に適しています。

主な特長

• X軸の無段変速送り
• デジタル深さ指示付きの自動ドリルフィード
• 高出力加工向けのギア駆動フライスヘッド
• 多用途対応のヘッド回転（±45°）
• デジタル表示付き無段変速主軸（SVモデル）

用途

• 試作や単品加工
• 小ロット生産および保守作業
• 技術教育・訓練用ワークショップ

標準装備

• 3軸ポジションインジケータ X.Pos 3.2
• 自動クイルフィード
• 収納付ベース（マシンベース）
• テーブルフィード TV 1000
• 13 mm ドリルチャック
• ツールホルダービット
• 取扱説明書

技術仕様
作業領域
テーブル寸法: 800 mm x 240 mm
鋼での穴あけ能力: 32 mm
シャフトフライス: 32 mm
ヘッド上昇量: 350 mm
テーブルのT溝数: 3; T溝（幅 x 間隔）: 14 mm x 80 mm

移動量
X軸移動（手動 / 自動）: 560 / 480 mm
Y軸移動: 190 mm

垂直フライスヘッド
主軸取付: MK4 (DIN 228)
クイル径 / ストローク: 75 mm / 120 mm
主軸先端～テーブル距離: 460 mm
オーバーハング（スロート）: 258 mm
ヘッド回転範囲: ±45°
回転速度範囲: (12) 75–3200 rpm

送り
クイル送り: 0.10; 0.18; 0.26 mm/回転

駆動容量
主駆動モーター出力: 1.5 / 1.1 kW

寸法・質量
外形寸法（長さ x 幅 x 高さ）: 1.25 m x 0.95 m x 2.13 m
重量: 380 kg

技術データ概要

• 機種: Mark Super S（SVオプションで無段変速）
• タイプ: 鋼・非鉄金属用ボール盤・フライス盤
• テーブル: 800 x 240 mm
• 穴あけ能力: 32 mm
• 主軸取付: MK4
• クイルストローク / 直径: 120 mm / 75 mm
• 速度段数: 12 (75–3200 rpm)
