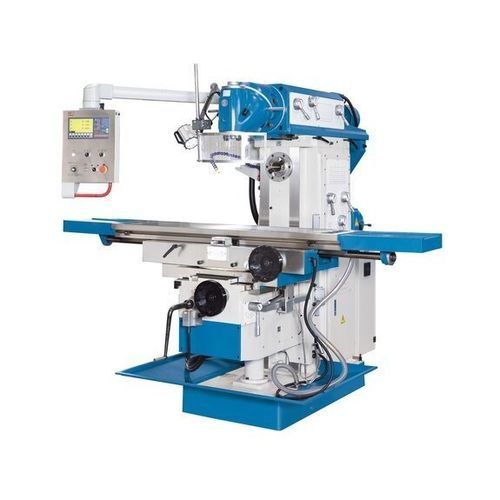

3軸フライス盤 UWF 6

横型縦型汎用

概要
UWF 6 は UWF シリーズの中で最大の汎用フライス盤です。大型ワークの従来加工に対応するため、長い軸移動量と広いテーブル容量を備え、垂直および水平スピンドルを切り替えて多様な加工に対応します。産業用途の汎用機として設計されています。

主な特長

• 2段階で傾斜可能な汎用フライスヘッド（360°）
• 独立駆動の水平フライス用スピンドル
• 最大45°まで傾斜可能なフライステーブル
• 全軸サーボ送りおよび高速早送り
• 標準装備充実（冷却装置、切りくずトレイ、3軸位置表示など）

作業エリア
テーブル寸法：1,600 mm x 360 mm
テーブル最大積載量：500 kg
T溝数：3本
T溝（幅 x ピッチ）：18 mm x 80 mm

移動量
X軸移動量：1,300 mm
Y軸移動量：300 mm
Z軸移動量：400 mm

フライスヘッド
回転数範囲（垂直）：60 1/min - 1.750 1/min
スピンドル取付：SK 50（DIN 2080）
旋回角度：360°
上梁の移動量：550 mm
スピンドル中心〜テーブル距離：190 mm - 590 mm

早送り
X軸早送り：1,200 mm/min
Y軸早送り：800 mm/min
Z軸早送り：600 mm/min

水平フライス用スピンドル
スピンドル回転数（水平）：60 1/min - 1.800 1/min
スピンドル取付：SK 50（DIN 2080）
水平スピンドル〜テーブル面距離：20 mm - 420 mm
スピンドル軸〜上梁距離：200 mm

送り
X軸送り速度：30 mm/min - 750 mm/min
Y軸送り速度：20 mm/min - 500 mm/min
Z軸送り速度：15 mm/min - 375 mm/min

駆動出力
水平スピンドルモーター出力：5.5 kW
垂直スピンドルモーター出力：4 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）：2.52 m x 2.10 m x 2.00 m
質量（正味）：約 2,950 kg

標準装備と構造上の特徴

• リブ入り HT-200 グレイキャスト鋳鉄ベッドによる高剛性構造
• 表面焼入れ・研削されたガイドで長期精度を確保
• 最大45°の傾斜が可能な広いクランプ面積のテーブル
• 垂直/水平スピンドルそれぞれ独立駆動
• 長物加工対応のブロンズ滑り軸受け付き対支え
• 3軸位置表示、工具メモリ、mm/inch 変換機能
• 冷却装置、切りくずトレイ、作業灯を標準装備

仕様

• 型式：UWF 6
• 種類：汎用フライス盤
• テーブル：1,600 x 360 mm
• テーブル容量：500 kg
• 移動量（X / Y / Z）：1.300 / 300 / 400 mm
• 早送り（X / Y / Z）：1.200 / 800 / 600 mm/min
• 垂直スピンドル：SK 50（DIN 2080）、60–1.750 1/min、モーター 4 kW
• 水平スピンドル：SK 50（DIN 2080）、60–1.800 1/min、モーター 5.5 kW
• 上梁移動量：550 mm
• スピンドル中心〜テーブル：190–590 mm
• 外形寸法：約 2.52 m x 2.10 m x 2.00 m
• 質量：約 2,950 kg
