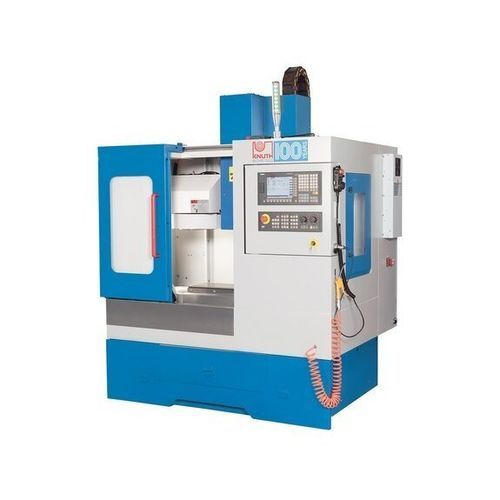

3軸マシニングセンタ LabCenter 350 Advanced

縦型SK3012ツールステーション

概要
LabCenter 350 Advanced は、CNC 教育と小ロット生産向けに設計されたコンパクトな立型マシニングセンタです。生産機に準じた機能を備えつつ、操作性に優れた SINUMERIK 808 により教育現場から軽加工の工場用途まで対応します。

特長

• 設置面積が小さく、教育用設備やスペースの限られた工場に最適
• 高品質コンポーネントと充実した標準装備
• SINUMERIK 808D ADVANCED による直感的な操作・プログラミング
• 12ポジション水平ツールキャリッジで素早い段取りと柔軟性を実現

機械構造

• 鋳鉄ベッドにより剛性と振動減衰性を確保
• 十分な寸法の高品質部品により長期にわたる加工精度を保証
• 全軸が保護カバー付きの精密リニアガイド上を移動
• プレロード付ボールねじで精度、ダイナミクス、耐久性を実現
• Z軸のカウンターバランスにより細かく応答性の高いヘッド移動を実現
• テーブル：大きなクランプ面、テーブル荷重 100 kg、Tスロット 3本
• 前方スライド扉と側面窓を備えた密閉式作業室で安全かつ容易にアクセス可能

主軸と駆動

• 工具の汎用性が高い SK 30 主軸コーン
• 複数ベアリングのベルト駆動主軸ユニット、最高回転数 6,000 rpm

自動工具交換

• 12ポジション水平カセットによる生産性と柔軟性の向上
• 水平配置は堅牢で追加のグリッパーを不要にする構造
• 工具交換時間（工具/工具）：約 12 秒

装備

• セットアップを容易にする電子ハンドホイール
• 信頼性の高い自動集中潤滑装置
• 放熱器付きの密閉制御盤に電子機器を収納
• 治具作業用のエアガンを操作位置に配置
• 作業灯および 3 色表示灯を標準装備

制御

• SINUMERIK 808D ADVANCED — 教育用途から高度なフライス加工まで対応する統一的な操作・プログラミング方針
• CNC 基礎を学びやすいプログラミング支援と明確な指示

仕様
ワーキングエリア
テーブル寸法：600 mm x 240 mm
テーブル荷重：100 kg
主軸先端〜テーブル面距離：100 mm - 420 mm
T溝数：3

ストローク
X軸ストローク：350 mm
Y軸ストローク：240 mm
Z軸ストローク：400 mm

主軸
主軸回転数：6,000 1/min
主軸取付：SK 30

送り
早送り：6,000 mm/min

工具系
工具ステーション数：12 ポジション
工具径：60 (200) mm
工具最大重量：5 kg
工具交換時間（工具/工具）：12 s

精度
繰返し精度：0.015 mm
位置決め精度：0.01 mm

動力
主軸定格出力（連続）：2.2 kW
総消費電力：6 kVA
X軸モータ定格：1 kW
Y軸モータ定格：1 kW
Z軸モータ定格：1.75 kW

外形寸法・重量
外形寸法（長さ×幅×高さ）：1.75 m x 1.35 m x 2.2 m
重量：約 1,260 kg
