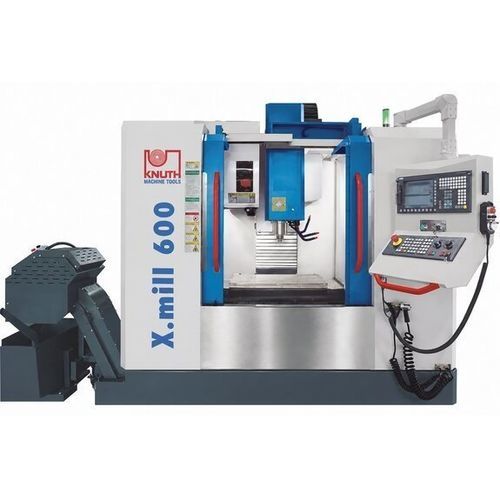

3軸フライス盤 X.mill 600

縦型SK4024ツールステーション

概要
X.mill 600は産業用生産環境向けに設計された立型マシニングセンタです。C型構造、主軸はSK40、 中〜大中サイズのワークに対応する可動量を備え、複数のオプションで多交替生産に適応できます。

主な特長

• 24ポジションの垂直工具マガジン（ダブルアームグリッパー）による高速工具交換
• Siemens 828D CNC（SINUMERIK Operate）
• 高品質コンポーネント：完全密閉型リニアガイドと精密ボールねじ
• 多交替連続稼働を想定した設計でメンテナンス性を確保

設計・構造

• 作業性と剛性を両立するC型ベッド構造
• 全軸が保護されたリニアガイドと精密ボールねじ上を移動し、高精度な位置決めと低摩擦を実現
• テーブル 800 × 500 mm、積載 400 kg；X軸ストローク 600 mm（バリアントで1100 mmまで可能）
• 作業スペースの配置と操作アクセスを最適化し段取り時間を短縮

主軸・駆動

• 多重支持の主軸で加工中に発生する力を適切に受け止める
• ベルト駆動の高品質スピンドルユニット、最大回転数 10,000 rpm
• SK40主軸取付で広い工具互換性を確保

自動工具交換装置

• 24ポジションの工具マガジンで生産性と柔軟性を向上
• 垂直配置かつダブルアーム方式により素早い工具交換とコンパクトな収納を実現
• 強固な構造で重量のある工具にも対応

装備

• セットアップを容易にする電子ハンドホイール
• 制御盤は密閉キャビネット内に格納、熱交換器で温度管理
• 完全閉鎖型作業空間で集じん装置の取り付けが容易
• ワークや作業エリアの清掃用に冷却液・エアの手動スプレーガン
• 全潤滑点へ供給する自動集中潤滑装置

制御装置
Siemens 828D（SINUMERIK Operate）による直感的な操作性と複雑なフライス加工に対応する機能

仕様
作業領域
テーブル寸法：800 mm x 500 mm
テーブル許容荷重：400 kg
スピンドル鼻端～テーブル面：120 mm - 620 mm
スピンドル中心～コラム：573 mm
Tスロット数：5
Tスロット（幅 x ピッチ）：18 mm x 90 mm

ストローク
X軸ストローク：600 mm（バリアントで1100 mmまで）
Y軸ストローク：500 mm
Z軸ストローク：500 mm

主軸
回転数：最大 10,000 rpm
主軸取付：SK40

早送り
早送り X / Y：36,000 mm/min
早送り Z：24,000 mm/min

送り
送り速度 X / Y / Z（最大）：12,000 mm/min

工具
工具ステーション数：24ポジション
工具寸法 Ø x L（最大）：75 mm x 150 mm

精度
位置決め精度 X/Y：±0.004 mm
繰返し精度 X/Y：±0.002 mm

駆動出力
主軸出力（定格）：7.5 kW

外形寸法・重量
外形寸法（L x W x H）：3 m x 2.25 m x 2.45 m
質量：4,000 kg

標準装備（要約）

• Siemens 828D 制御（SINUMERIK Operate）
• 24ポジション垂直工具マガジン（ダブルアームグリッパー）
• 冷却装置、手動スプレーガン、エアガン
• 制御盤用熱交換器
• 電子ハンドホイール
• 自動集中潤滑装置
• 取扱説明書
