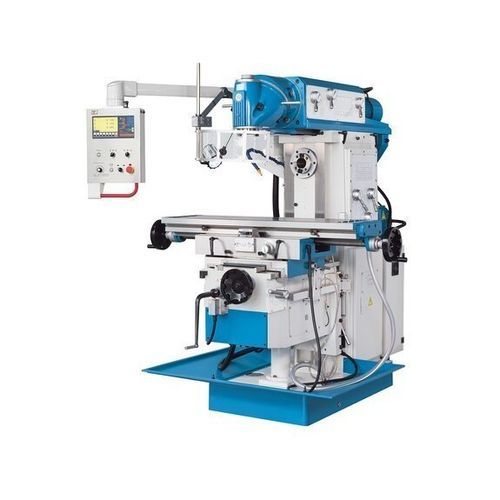

汎用フライス盤 UWF 5

サーボモータ産業用

製品説明
UWF 5 は UWF シリーズの汎用フライス盤で、広い作業領域、2 面で傾斜可能なユニバーサルフライスヘッド、および独立駆動の水平主軸を備えています。すべての軸の送りは電気的に切替可能な段付き制御のサーボモーターで供給されます。標準装備が充実しており、修理工場、教育機関、量産前段階の生産ラインなど、柔軟で精度の高い慣用フライス加工に適しています。

特長

• ユニバーサルフライスヘッドが2面で傾斜可能（360°）
• 独立駆動の水平フライス主軸
• ±45°の回転が可能なフライステーブル
• 全軸におけるサーボ式自動送りと早送り機能
• 標準装備が充実（冷却装置、切りくずトレイ、位置表示器/DRO、工具類）

技術データ
作業領域
テーブル寸法: 1325 mm x 360 mm
最大テーブル荷重: 500 kg
テーブル回転範囲（左右）: 45°
Ｔ溝数: 3
Ｔ溝（幅 x ピッチ）: 18 mm x 80 mm

送り量（移動量）
X軸移動量: 750 mm
Y軸移動量: 280 mm
Z軸移動量: 390 mm

フライスヘッド
回転数範囲（垂直）: 60 1/min - 1.750 1/min
主軸取付: SK 50 DIN 2080
回転角: 360°
上梁移動量: 550 mm
主軸中心〜テーブル距離: 175 mm - 565 mm

早送り
早送り X軸: 1.200 mm/min
早送り Y軸: 800 mm/min
早送り Z軸: 600 mm/min

水平フライス主軸
主軸回転数（水平）: 60 1/min - 1.800 1/min
主軸取付: SK 50 DIN 2080
スラスト（オーバーハング）: 380 mm - 930 mm

送り速度
X軸送り速度: 30 mm/min - 750 mm/min
Y軸送り速度: 20 mm/min - 500 mm/min
Z軸送り速度: 15 mm/min - 375 mm/min

駆動容量
水平主軸モーター出力: 5,5 kW
垂直主軸モーター出力: 4 kW
X軸送りモーター: 1,5 kW
Y軸送りモーター: 1,5 kW
Z軸送りモーター: 1,5 kW
冷却ポンプモーター: 0,09 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）: 1,8 m x 2,1 m x 2 m
重量: 2.850 kg

製品詳細

• 高強度リブ付き HT-200 グレー鋳鉄製の剛性の高いキャストベッド
• 長期の精度を確保する研削仕上げおよび表面硬化処理された案内面
• 硬化研削されたギアによる静音かつ精密な主軸駆動部
• 2面での傾斜によりほぼ任意の空間角度を設定可能
• 全軸に対する細かく段付け可能なサーボ軸モーターによる駆動送り
• Y軸にテレスコピックカバーを装備し送りねじを保護
• 左右に傾斜する操作パネルと位置表示器（DRO）内蔵
• 冷却装置と切りくずトレイが標準装備

仕様

• 型式: UWF 5
• テーブル: 1325 x 360 mm；最大荷重 500 kg；T溝 3本（18 mm x 80 mm）
• 移動量 (X / Y / Z): 750 / 280 / 390 mm
• 垂直主軸: SK 50, 60 - 1.750 1/min, 主軸中心〜テーブル 175 - 565 mm
• 水平主軸: SK 50, 60 - 1.800 1/min, オーバーハング 380 - 930 mm
• 早送り (X / Y / Z): 1.200 / 800 / 600 mm/min
• 送り速度 (X / Y / Z): 30–750 / 20–500 / 15–375 mm/min
• 駆動出力: 水平 5,5 kW；垂直 4 kW；送りモーター各 1,5 kW；ポンプ 0,09 kW
• 外形寸法 (L x W x H): 1,8 m x 2,1 m x 2 m；重量: 2.850 kg
