3軸マシニングセンタ VECTOR 1400 M Si
縦型SK4024ツールステーション

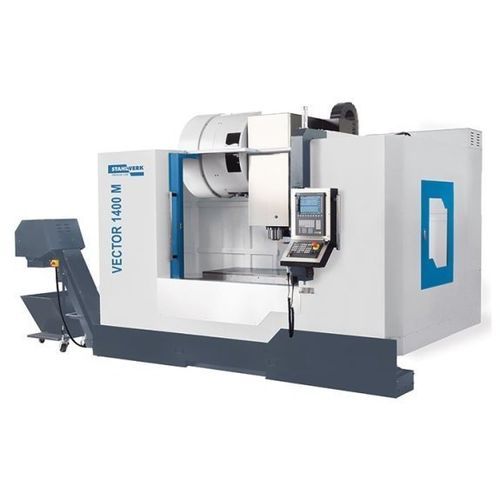

3軸マシニングセンタ - VECTOR 1400 M Si - Knuth Machine Tools - 縦型 / SK40 / 24ツールステーション

3軸マシニングセンタ - VECTOR 1400 M Si - Knuth Machine Tools - 縦型 / SK40 / 24ツールステーション - 画像 - 2

3軸マシニングセンタ - VECTOR 1400 M Si - Knuth Machine Tools - 縦型 / SK40 / 24ツールステーション - 画像 - 3

3軸マシニングセンタ - VECTOR 1400 M Si - Knuth Machine Tools - 縦型 / SK40 / 24ツールステーション - 画像 - 4

3軸マシニングセンタ - VECTOR 1400 M Si - Knuth Machine Tools - 縦型 / SK40 / 24ツールステーション - 画像 - 5

3軸マシニングセンタ - VECTOR 1400 M Si - Knuth Machine Tools - 縦型 / SK40 / 24ツールステーション - 画像 - 6

お気に入りに追加する

商品比較に追加する

Knuth Machine Toolsのサイトについての詳しい情報

特徴

軸の数: 3軸
主軸の方向: 縦型
スピンドル: SK40
ツールステーション数: 24ツールステーション
X軸移動距離: 1,400 mm
(55.12 in)
Y軸移動距離: 720 mm
(28.35 in)
Z軸移動距離: 700 mm
(27.56 in)
回転速度: 10,000 rpm
(62,832 rad.min-1)
出力: 17 kW
(23.11 hp)
X軸の移動速度: 10,000 mm/min
(6.56 in/s)
Y軸の移動速度: 10,000 mm/min
(6.56 in/s)
Z軸の移動速度: 10,000 mm/min
(6.56 in/s)
最大テーブル積載量: 1,500 kg
(3,307 lb)
位置決め精度: 0.005 mm
(0.0002 in)
繰返し精度: 0.003 mm
(0.00012 in)
ツール交換時間: 3.9 s
総重量: 9,500 kg
(20,943.91 lb)
全長: 3.8 m
(12'05" )
全幅: 2.6 m
(8'06" )
全高: 3.3 m
(10'09" )

詳細

製品概要
VECTOR 1300/1400シリーズは、大型・重量ワークの加工に対応する立形マシニングセンタです。低重心のMeehanite鋳鉄ベースと高品質部品の採用により、複数シフトでの安定した精度を確保します。豊富なアクセサリと自動化オプションにより、工程に合わせた構成が可能です。

特長

多段ベアリング仕様の主軸により振動を低減
主軸内冷却（30 bar）で良好な切りくず処理を実現
複数シフトでの産業用途運転を想定
豊富なカスタマイズ・自動化の選択肢
標準保証 2年

機械構造

幅広のコラムベースと大きなガイド間隔により、高速で高精度な加工時の剛性を確保
実用的な荷重条件を想定したFEM解析によりフレームの高い安定性を実現
全軸が密閉型ローラリニアガイドと精密ボールねじで駆動され、ダイナミックなサーボモータを採用

高剛性

大型ガイドと追加のガイドキャリッジで高耐荷重・高剛性を実現
大径・予圧付きボールねじで効率性と長寿命を確保

主軸

主軸は多段ベアリングで切削力を吸収・分散
負荷時の熱蓄積を抑える設計
大径予圧ベアリングで重切削時の径方向安定性を確保
高温対応潤滑剤で長寿命を実現
コーンとフランジの接触面で工具を締結し高い保持力を確保

工具交換

高性能な二腕式ツールチェンジャを採用
工具→工具交換約1.8秒、チップ→チップ交換約3.9秒（構成により変動）
標準24工具収納（オプションで拡張可能）

取扱性・アクセス

前面扉と側面開口を備えた完全遮蔽ワークエリアで安全かつ清掃性に優れる
高圧/低圧用に電装キャビネットを分離し、発熱・騒音を低減
セットアップを簡素化する電子ハンドホイール
全潤滑ポイントを保護する自動集中潤滑システム

CNC装備とソフトウェア

標準制御 Siemens（例：SINUMERIK 828D）; 高度な制御/ソフトオプションあり
利用可能な機能例：3Dシミュレーション、測定サイクル、加工最適化、DXFリーダー等

技術仕様

作業領域：テーブル寸法 1,500 mm × 700 mm；テーブル許容荷重 1,500 kg；ワーク重量最大 1,500 kg；主軸ノーズ〜テーブル面 150 mm〜850 mm；T溝 6溝（18 mm × 100 mm）
移動量：X 1,400 mm；Y 720 mm；Z 700 mm
主軸：回転数 10,000 1/min；取付 SK40（ISO 7388-1 / DIN 69871）
早送り：24 m/min
送り：切削送り最大 10,000 mm/min
工具：工具数 24；工具寸法 Ø×L 最大 80 mm × 300 mm；交換時間チップ/チップ 3.9 s；工具/工具 1.8 s
精度：位置決め ±0.005 mm；繰返し ±0.003 mm
駆動出力：主軸連続 17 kW；X/Y/Z 軸モータ 5.5 kW 各
制御：Siemens
寸法・質量：質量約9,500 kg；外形 3.8 m × 2.6 m × 3.3 m
