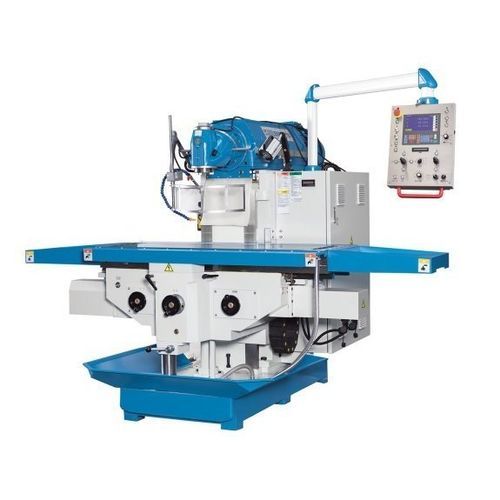

2軸方向フライス盤 Servomill® UWF 1200汎用チルトヘッド
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 2軸方向
- 主軸の方向
- 汎用
- その他の特徴
- チルトヘッド
- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
最大: 2,050 rpm
(12,881 rad.min-1)最少: 30 rpm
(188 rad.min-1)- 出力
11 kW
(14.96 hp)- X軸の移動速度
2,200 mm/min
(1.44 in/s)- Y軸の移動速度
2,200 mm/min
(1.44 in/s)- Z軸の移動速度
1,100 mm/min
(0.72 in/s)- 最大テーブル積載量
最大: 1,800 kg
(3,968 lb)最少: 1,800 kg
(3,968 lb)- 総重量
4,200 kg
(9,259.42 lb)- 全長
2.9 m
(9'06" )- 全幅
2.5 m
(8'02" )- 全高
2.2 m
(7'02" )
詳細
概要
Servomill® UWF 1200 は、サーボ‑コンベンショナル方式の送りと2軸スイベル可能なユニバーサルフライスヘッドを備えた汎用フライス盤です。広い作業領域と高出力の主軸駆動を備え、電子的なストップや電子ハンドホイール、追加のフライス機能により、プログラミングなしでCNCの生産性に近い利点を提供します。主な用途は工具製作、量産加工および教育・訓練です。
ハイライト
製品の詳細
運用上の利点
仕様 / 技術データ
Servomill® UWF 1200 は、サーボ‑コンベンショナル方式の送りと2軸スイベル可能なユニバーサルフライスヘッドを備えた汎用フライス盤です。広い作業領域と高出力の主軸駆動を備え、電子的なストップや電子ハンドホイール、追加のフライス機能により、プログラミングなしでCNCの生産性に近い利点を提供します。主な用途は工具製作、量産加工および教育・訓練です。
ハイライト
- 広い作業領域
- サーボ‑コンベンショナル送り技術
- 全軸プレロード付きボールねじ
- 電子式ハンドホイール
- 2軸スイベル式ユニバーサルヘッド
- 無段変速の主軸回転数
製品の詳細
- 組み込み電子装置により、従来フライス加工が容易で高精度かつ効率的に行えます
- 手動操作と電子補助を融合した新世代の汎用フライス盤です
- 操作性を重視した設計により精度と生産性が向上します
- 高い信頼性と長寿命のコンポーネントにより、保守負担を低減し稼働率を向上します
- ねじ込み式の堅牢なコンソール構造によりねじれ剛性が高い本体
- 広いクランプ面と長い送りで、コンパクト寸法ながら大きな作業領域を確保
- コンソールは追加のガイドで支持され、テーブル荷重容量を向上
- X軸は大径の鴻尾ガイドで案内され、優れた減衰性と高精度な微調整が可能
- ボックスウェイは広い支持面で高荷重と寸法安定性を実現
- すべてのガイドは焼入れ研削済みで、中央給脂システムにより潤滑されます
- 重量級の上部ビームに駆動を集約し、効率的な伝達と低振動動作を実現
- ユニバーサルヘッドは2軸でスイベルし、主軸はほぼ任意の空間角度に位置決め可能で水平へ素早く移行
- 硬化研削した2段ギアにより広い回転数域と静音運転を実現
- 強力なサーボモータにより全軸で無段変速の送りと早送りを実現
- 全軸プレロード付きボールねじによりバックラッシュ無しの高精度位置決めと低摩耗を確保
- 標準装備に冷却装置、LED作業灯、豊富な操作ツールを含む
運用上の利点
- ドイツ製の開発・製造電子機器
- 全軸のプリセット走行経路用位置決め制御
- バックラッシュゼロのプレロードボールねじ
- 全軸サーボモータによる無段変速送り、早送り、速度制御
- 過負荷保護と効率的運用を支援する電子式主軸負荷表示
- 全軸電子ハンドホイールとジョイスティックによる快適な軸操作
- 精密ガラススケールによる統合位置表示
- 必要に応じて主軸回転数に追従した送り同期機能
- 連続運転を想定した高品質駆動部品とメンテナンスフリーの送り駆動
仕様 / 技術データ
- 作業領域
テーブル寸法: 1.600 mm x 500 mm
テーブル荷重: 1.800 kg
T溝数: 5 位置
T溝幅: 18 mm
T溝間隔: 80 mm - 送り量
X軸ストローク: 1.200 mm
Y軸ストローク: 700 mm
Z軸ストローク: 500 mm - フライスヘッド
回転数範囲 (2): 30‑390 / 390‑2050 1/min
主軸取付: SK 50 DIN 2080
スイベル角: 360°
主軸中心‑テーブル間距離: 50 mm ‑ 550 mm - 早送り
X軸早送り: 2.200 mm/min
Y軸早送り: 2.200 mm/min
Z軸早送り: 1.100 mm/min - 送り速度
X軸送り速度: 10 mm/min ‑ 1.000 mm/min
Y軸送り速度: 10 mm/min ‑ 1.000 mm/min
Z軸送り速度: 5 mm/min ‑ 500 mm/min - 動力
主軸出力: 11 kW
X軸送り動力: 3,6 kW
Y軸送り動力: 3,6 kW
Z軸送り動力: 5,5 kW
冷却ポンプ動力: 0,13 kW - 外形寸法・重量
外形 (L x W x H): 2,85 m x 2,5 m x 2,2 m
重量: 4.200 kg
