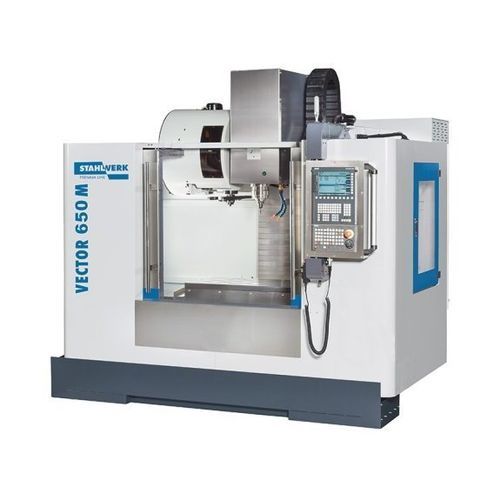

3軸マシニングセンタ VECTOR 650 M Si

縦型コラム型24ツールステーション

概要
VECTOR 650 M SI は、高精度・多交代生産向けに事前設定されたコンパクトな立形マシニングセンタです。FEM による最適化設計、Meehanite 鋳物ベッドとデルタ構造の柱により剛性と熱安定性を確保。ローラーガイドと高品質な部品で産業用途での信頼性ある稼働を実現します。

特長

• Y 形状の Meehanite 柱による高剛性
• 主軸内冷却 30 bar による最適な切粉排出
• 多交代運転に対応する設計
• 幅広いカスタマイズ・自動化のオプション
• 標準保証 2 年

ワークエリア
テーブル寸法: 800 mm x 550 mm
テーブル許容荷重: 600 kg
スピンドル先端〜テーブル面: 150 mm – 700 mm
スピンドル中心〜コラム間距離: 619 mm

ストローク
X軸ストローク: 650 mm
Y軸ストローク: 550 mm
Z軸ストローク: 550 mm
ガイド: Roller

主軸
回転速度: 10,000 1/min
主軸取付: SK 40 ISO 7388-1 (DIN 69871)
定トルク: 57 Nm
主軸軸受: 7012 x 4
主軸駆動: ベルト駆動 (Riemenantrieb)

早送り
X/Y 早送り: 36,000 mm/min
Z 早送り: 15,000 mm/min

送り
加工送り: 10,000 mm/min

ツーリング
工具交換方式: 二腕式
工具ステーション数: 24 ポジション
工具選択: Memory random
工具最大寸法 Ø x L: 80 mm x 300 mm
工具最大重量: 7 kg
工具交換時間 工具/工具: 1.8 秒
工具交換時間 チップ/チップ: 3.9 秒

精度
繰り返し精度: ± 0,003 / ± 0.00012" mm
位置決め精度: ± 0,005 / 0.0002" mm

動力
主軸動力（連続）: 9 kW
総消費電力: 20 kVA
電圧 / 周波数: 400 V / 50 Hz

寸法・重量
外形寸法 (L x W x H): 2.42 m x 2.20 m x 2.70 m
重量: 4,000 kg

制御・ソフトウェア
標準制御: Siemens Sinumerik 828D（オプションでアップグレード可能）。主な機能: ShopMill、ProgramGUIDE、SINUMERIK MDynamics with Advanced Surface、4軸同時補間、DXF リーダー、豊富な技術サイクル、測定サイクル、アニメーションによるプログラミング支援。

仕様 / 技術データ

• 型式: VECTOR 650 M SI
• カテゴリ: Cフレーム立形CNCセンタ
• テーブル: 800 x 550 mm、耐荷重 600 kg
• ストローク: 650 / 550 / 550 mm
• 主軸: SK40、10,000 1/min、57 Nm
• 工具チェンジャー: 二腕式、24ポジション
• 主軸出力: 9 kW；総消費電力: 20 kVA
• 外形寸法: 2.42 × 2.20 × 2.70 m；質量: 4,000 kg
