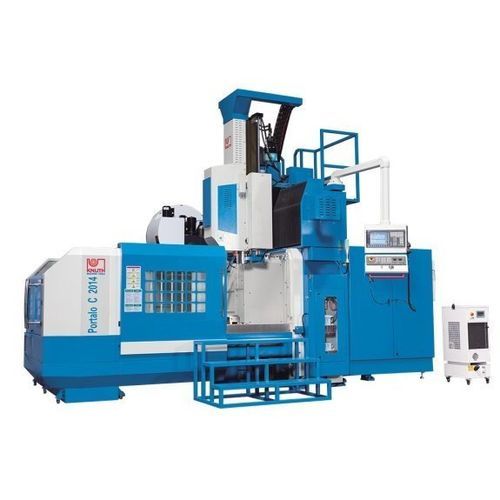

3軸マシニングセンタ Portalo C 3019縦型移動式テーブルガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 移動式テーブル
- スピンドル
- SK50
- ツールステーション数
- 24ツールステーション
- 応用
- 激しい使用に耐える, 大きなワークピース
- その他の特徴
- 精密, 可変速度
- X軸移動距離
3,100 mm
(122.05 in)- Y軸移動距離
1,900 mm
(74.8 in)- Z軸移動距離
900 mm
(35.43 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
26 kW
(35.35 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
10 m/min
- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
22,000 kg
(48,501.7 lb)- 全長
8.5 m
(27'10" )- 全幅
4.3 m
(14'01" )- 全高
4.8 m
(15'08" )
詳細
製品概要
Portalo C 3019 CNC は、大型・重量ワークの精密加工向けに設計された門型（ポータル）CNCマシニングセンタです。固定ポータルと可動テーブルを組み合わせ、重切削や複雑な金型・ダイの高速仕上げ加工に対応します。標準装備により工具・ワークの測定、切りくず排出、保守の自動化に対応します。
主な特長
製品詳細
ポータル
主軸
ツールチェンジャ
制御
装備
仕様
Portalo C 3019 CNC は、大型・重量ワークの精密加工向けに設計された門型（ポータル）CNCマシニングセンタです。固定ポータルと可動テーブルを組み合わせ、重切削や複雑な金型・ダイの高速仕上げ加工に対応します。標準装備により工具・ワークの測定、切りくず排出、保守の自動化に対応します。
主な特長
- 広い加工領域と高いテーブル積載能力
- 重切削に適した剛性の高い固定ポータル
- 24ポジションの高速ツールチェンジャ
- Renishaw の工具・ワーク測定システム
- Siemens 制御と実績ある駆動コンポーネント
製品詳細
ポータル
- 固定ポータルと可動テーブルにより、大型・重量ワークの加工が可能
- リニアガイドとフラット/ボックスウェイの組合せで寿命、剛性、加工速度を確保
- プレロード付きボールねじと Siemens サーボで全軸における動的送りと高速ラピッドを実現
主軸
- 高出力と広い回転数域により、重切削時のトルク余裕を確保
ツールチェンジャ
- 24ポジションの堅牢なチェンジャ、二腕グリッパで生産中の迅速な工具交換を実現
制御
- Siemens 828D 制御：直感的なプログラミング機能、Shopmill ソフトウェア標準搭載
装備
- 作業エリアへのアクセスを容易にする大型スライドドア
- 工具・ワーク計測用 Renishaw システム
- 強力な冷却システムと切りくずコンベア
- メンテナンスを簡素化する自動集中潤滑システム
仕様
- 加工領域 — テーブル寸法：3000 mm x 1500 mm；最大搭載荷重：9000 kg；主軸端〜テーブル面距離：150 mm - 1050 mm；コラム間距離：1900 mm。
- ストローク — X軸：3100 mm；Y軸：1900 mm；Z軸：900 mm。
- 主軸 — 回転数：6000 1/min；主軸取付：SK 50 ISO 7388-1 (DIN 69871)；主軸径：190 mm。
- 早送り — X/Y：12 m/min；Z：10 m/min。
- 送り — 切削送り：8000 mm/min。
- ツール — 工具数：24 ポジション（ツールチェンジャ）。
- 精度 — 位置決め精度：0.005/300 mm；繰返し精度：0.005/1000 mm。
- 駆動出力 — 主軸定格出力：26 kW；主軸定格連続負荷：22 kW。
- 寸法・質量 — 全長×全幅×全高：8.5 m x 4.3 m x 4.8 m；重量：22000 kg。
