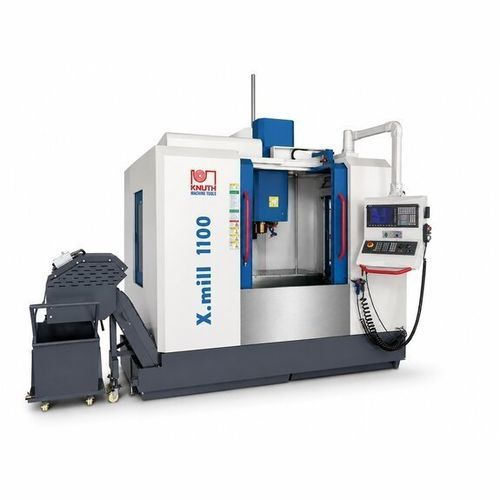

3軸フライス盤 X.mill 1100縦型SK4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- SK40
- ツールステーション数
- 24ツールステーション
- X軸移動距離
1,100 mm
(43.31 in)- Y軸移動距離
600 mm
(23.62 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
11 kW
(14.96 hp)- X軸の移動速度
24,000 mm/min
(15.75 in/s)- Y軸の移動速度
24,000 mm/min
(15.75 in/s)- Z軸の移動速度
20,000 mm/min
(13.12 in/s)- 最大テーブル積載量
800 kg
(1,764 lb)- 位置決め精度
最少: 0.004 mm
(0.00016 in)最大: 0.004 mm
(0.00016 in)- 繰返し精度
最少: 0.002 mm
(0.00008 in)最大: 0.002 mm
(0.00008 in)- 総重量
6,400 kg
(14,109.58 lb)- 全長
4 m
(13'01" )- 全幅
2.3 m
(7'06" )- 全高
3.7 m
(12'01" )
詳細
概要
X.mill 1100はC型フレームの立型マシニングセンターで、Siemens SINUMERIK 828Dを搭載し、産業向けの複数勤体系生産に適しています。X軸ストローク1100 mm、主軸SK40、24ポジションの自動工具交換装置を備え、加工セルへの柔軟な組み込みが可能です。
主なポイント
設計と構造
主軸と駆動
自動工具交換装置
装備と補助系
コントローラ
Siemens SINUMERIK 828DとSiemens駆動を採用し、SINUMERIK Operateの直感的な操作性で要求の高いフライス加工に対応します。
仕様
X.mill 1100はC型フレームの立型マシニングセンターで、Siemens SINUMERIK 828Dを搭載し、産業向けの複数勤体系生産に適しています。X軸ストローク1100 mm、主軸SK40、24ポジションの自動工具交換装置を備え、加工セルへの柔軟な組み込みが可能です。
主なポイント
- C型フレーム立型マシニングセンター、モデル X.mill 1100
- Siemens 828D CNC と Siemens駆動
- 主軸 SK40、最大 10,000 rpm
- 24ポジション縦型ATC、二本腕グリッパー
- 軸移動 X/Y/Z: 1,100 / 600 / 600 mm；テーブル 1,200 x 600 mm、最大載荷 800 kg
設計と構造
- 高剛性のC型フレームで安定した加工と再現性を実現
- 全軸に完全保護されたリニアガイドと精密ボールねじを採用し高精度を確保
- 多様なワークに対応するテーブル寸法とセットアップ時間を短縮するアクセス設計
- 連続稼働向けに設計され、保守性を考慮した構造
主軸と駆動
- 複数ベアリング支持の主軸で切削力を確実に受け止め排出
- ベルト駆動の主軸ユニット、最大回転数 10,000 1/min
- 安定した SK40 主軸取付けで幅広い工具に対応
自動工具交換装置
- 24ポジションの工具交換装置により生産性と柔軟性を向上
- 縦型構造と二本腕グリッパーで高速交換と省スペース収納を実現
- 重工具にも対応する堅牢な構造
装備と補助系
- 設定作業を容易にする電子ハンドホイール
- 制御盤は密閉式、温度管理用の熱交換器を装備
- 集塵・吸引装置対応のフルカバー作業空間
- ワークや作業領域清掃用の手動ノズル（クーラント・圧縮空気）、自動集中給脂装置
コントローラ
Siemens SINUMERIK 828DとSiemens駆動を採用し、SINUMERIK Operateの直感的な操作性で要求の高いフライス加工に対応します。
仕様
- 型式: X.mill 1100
- 機種: 立型マシニングセンター、C型フレーム
- テーブル: 1,200 x 600 mm、最大荷重 800 kg；T溝: 5本、18 mm x 125 mm
- ストローク (X/Y/Z): 1,100 / 600 / 600 mm
- 主軸回転数: 最大 10,000 1/min；主軸取付: SK40
- 早送り X/Y: 24,000 mm/min；Z: 20,000 mm/min
- 送り速度 (最大): 10,000 mm/min
- 工具マガジン: 24ポジション；最大工具 Ø x L: 75 mm x 150 mm
- 位置決め精度 X/Y: ±0.004 mm；繰返し精度 X/Y: ±0.002 mm
- 主軸連続出力: 11 kW
- 外形寸法 (L x W x H): 3.95 m x 2.25 m x 3.66 m；重量: 6,400 kg
