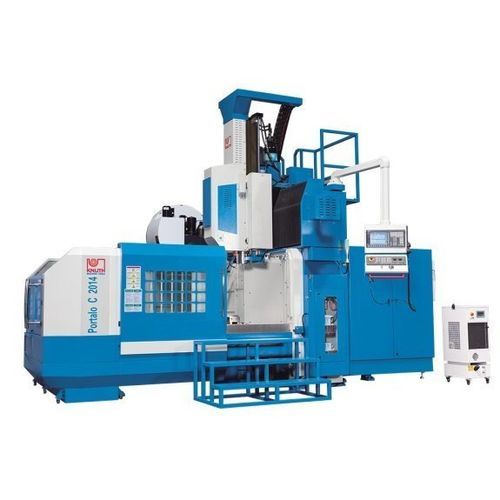

3軸マシニングセンタ Portalo C 3022 CNC縦型移動式テーブルガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 移動式テーブル
- スピンドル
- SK50
- ツールステーション数
- 24ツールステーション
- 応用
- 激しい使用に耐える, 大きなワークピース
- X軸移動距離
3,200 mm
(125.98 in)- Y軸移動距離
2,500 mm
(98.43 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
26 kW
(35.35 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
10,000 kg
(22,046 lb)- 総重量
30,000 kg
(66,138.68 lb)- 全長
8 m
(26'02" )- 全幅
5.1 m
(16'08" )- 全高
4.9 m
(16'00" )
詳細
製品説明
Portalo C 3022 CNCは、大型かつ重量のあるワークの高精度加工を目的に設計されたマシンです。機械構造は固定ポータルと可動テーブルを組み合わせ、強力な切削や複雑な金型の高速仕上げ加工に対応します。標準装備とオプションで生産要件に合わせた構成が可能です。
特長
詳細
ポータル
主軸
工具交換装置
制御装置
装備
主な仕様（抜粋）
Portalo C 3022 CNCは、大型かつ重量のあるワークの高精度加工を目的に設計されたマシンです。機械構造は固定ポータルと可動テーブルを組み合わせ、強力な切削や複雑な金型の高速仕上げ加工に対応します。標準装備とオプションで生産要件に合わせた構成が可能です。
特長
- 高いワーク積載能力
- 広い加工領域
- 剛性の高い固定ポータル構造
- 24ポジションの高速工具交換装置
- 工具・ワーク用Renishaw測定システム
詳細
ポータル
- 広い加工エリアと長い移動距離には、厳しい公差に対応するための高剛性ポータルと堅牢な案内方式が必要です
- リニアガイドと平面ガイドの組合せにより長寿命と高い加工速度、安定した剛性を実現します
- プレロード付き高精度ボールねじと実績あるSiemensサーボモータが、各軸での動的送りと高速移動を実現します
主軸
- 高出力と広い回転数域により、重切削時の十分なトルク余裕を確保します
工具交換装置
- 24ステーションの堅牢な工具交換装置（ダブルアームグリッパ）により、生産中の迅速で柔軟な工具交換が可能です
制御装置
- Siemens 828D制御：直感的なプログラミング、充実したサポート
- Siemens Shopmillソフトウェアを標準搭載し、複雑な輪郭やワークの加工を容易にします
装備
- 大型スライドドアにより作業領域への良好なアクセスと段取り性を確保
- Renishaw測定システムによる工具・ワーク計測でダウンタイム削減、セッティング誤差低減、歩留まり向上を図ります
- 強力な冷却システムとチップコンベヤを標準装備し、切り粉処理を確実に行います
- 自動集中潤滑装置により保守作業を簡素化します
主な仕様（抜粋）
- テーブル寸法：3,000 mm x 1,800 mm
- テーブル最大搭載荷重：10,000 kg
- 主軸先端〜テーブル面距離：200 mm～1,200 mm
- コラム間距離：2,200 mm
- 移動量（X / Y / Z）：3,200 mm / 2,500 mm / 1,000 mm
- 主軸回転数：6,000 1/min
- 主軸取付け：SK 50 ISO 7388-1 (DIN 69871)
- 主軸直径：190 mm
- 早送り（X / Y / Z）：12 / 12 / 10 m/min
- 切削送り：最大 8,000 mm/min
- 工具ステーション数：24 ポジション
- 位置決め精度：0.005/300 mm
- 繰返し精度：0.005/1000 mm
- 主軸出力：26 kW（連続 22 kW）
- 外形寸法（L x W x H）：8 m x 5.1 m x 4.9 m
- 重量：約 30,000 kg
- 型式：Portalo C 3022 CNC
