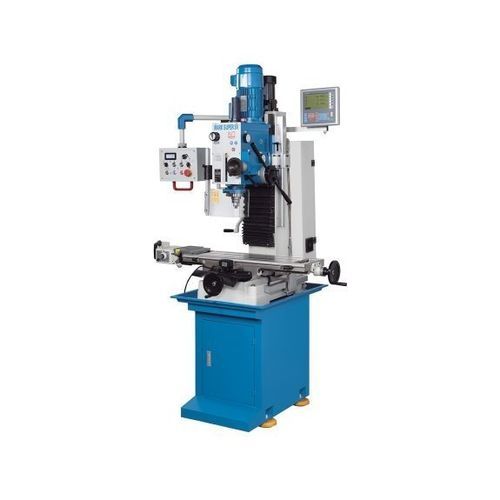

縦型穴あけ-研磨マシン Mark Super SV

3軸スチール用可変速度

概要
Mark Super SVは、作業場・保全部門・少量生産・教育用途向けのコンパクトなボール盤兼フライス盤です。強力な駆動と汎用性の高いフライスヘッド、広い回転数域を備え、鋼および非鉄金属の穴あけ・フライス加工に適しています。

特長

• X軸で無段変速の送り
• ドリル自動送り（デジタル深さ表示付き）
• ギアボックス式フライスヘッドによる高トルク加工
• ヘッドの旋回（±45°）で多用途に対応
• 主軸無段階変速・デジタル表示（SVモデル）

製品詳細

• ヘッドの上下はモーターで駆動、ハンドホイールで精密ポジショニング可能
• スピンドル微調整用ハンドホイール
• スピンドルストロークのデジタル深さ表示
• タップ装置は回転反転を調整可能
• 摺動部は焼入れ処理済みで静音・長寿命
• 収納付き堅牢なベース（標準装備）
• 2段ギアと周波数制御で広範囲に高トルクを発揮

3軸表示器の利点

• 位置決め精度の向上、誤差低減
• 信頼性の高い加工、作業効率の向上
• 見やすい表示と操作性に配慮した機能
• 分解能：0.01 / 0.005 mm、工具10本分の記憶
• 穴円計算、電卓機能、半径/直径切替、mm/inch変換

仕様
作業領域
テーブル寸法：800 mm x 240 mm
鋼穴あけ能力：25 mm
シャフトフライス：25 mm
ヘッド昇降：380 mm
テーブルT溝数：3（14 mm x 80 mm）

移動量
X軸移動量 手動 / 自動：560 / 480 mm
Y軸移動量：190 mm

垂直フライスヘッド
主軸取付：MK 4 DIN 228
クイル径：75 mm
クイルストローク：120 mm
主軸先端〜テーブル距離：450 mm
スロート：258 mm
ヘッド回転範囲：±45°
回転数： (2) 75–438 / 438–2500 1/min

送り
クイル送り：0.10；0.18；0.26 mm/回転（3）

駆動能力
主モーター定格：1.5 kW

外形寸法・重量
外形寸法（L x W x H）：1.24 m x 0.93 m x 2.10 m
重量：380 kg

標準装備 / 含まれるもの

• 3軸表示器 X.Pos 3.2（旋回機能内蔵）
• 自動クイル送り
• 収納付きベース
• テーブル送り TV 1000
• ドリルチャック 13 mm
• 工具ホルダービット
• 取扱説明書

注意
無段変速の主軸・デジタル表示はSVモデルのみ。タップ装置は回転反転の調整が可能。ギアボックスと周波数制御の組合せにより、全回転数域で高トルクを発揮します。

技術仕様

• 型式：Mark Super SV
• ブランド：KNUTH
• テーブル寸法：800 x 240 mm
• 鋼穴あけ能力：25 mm
• クイルストローク：120 mm
• 主モーター：1.5 kW
• 外形寸法：1.24 m x 0.93 m x 2.10 m
• 重量：380 kg
