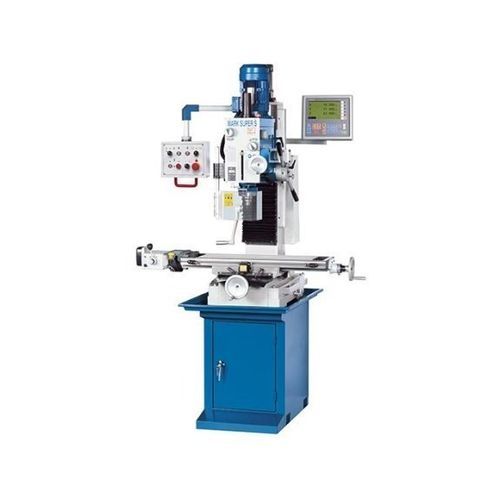

縦型穴あけ-研磨マシン Mark Super S

3軸スチール用可変速度

概要
Mark Super Sは、鋼および非鉄金属の穴あけとフライス加工に対応したコンパクトなドリル・フライス盤です。強力な駆動、角度可変のヘッド、および広い回転数レンジを備え、単品加工・小ロット・保全部門での使用に適しています。

主な特長

• X軸の無段階送りによる精密な縦方向移動
• デジタル深さ表示付き自動ドリル送り
• 高トルク加工対応のギアボックス式フライスヘッド
• 多用途な加工角度に対応するヘッドの旋回機能（±45°）
• 無段階主軸回転数表示（SVモデル）

製品の特徴

• ヘッドの高さは電動で上下し、手動ハンドルで精密に位置決め可能
• ピノールの微動用ハンドホイール搭載
• ピノールストローク用デジタル深さ計
• ねじ切り用の回転方向反転機構を備えたタッピングユニット
• 静音性と耐久性を高めた焼入れギアラックおよびシャフト
• 収納スペース付きの堅牢なベース標準装備
• X軸の無段階送りは標準装備
• 2段ギアと周波数制御で回転数全域で高トルクを確保
• 選択した主軸回転数は操作パネルに表示
• オプション：3軸位置表示 — 解像度 0.01 / 0.005 mm、工具メモリ 10、本穴円計算、mm/インチ変換
• 拡張が容易で保守が簡素な設計

技術仕様

• 作業領域
  テーブル寸法：800 mm x 240 mm
  鋼材穴あけ能力：32 mm
  軸フライス：32 mm
  ヘッド昇降量（縦ストローク）：350 mm
  Tスロット数：3
  Tスロット（幅 x ピッチ）：14 mm x 80 mm
• 移動量
  X軸移動量 手動 / 自動：560 / 480 mm
  Y軸移動量：190 mm
• 垂直フライスヘッド
  主軸取付：MK 4（DIN 228）
  ピノール径：75 mm
  ピノールストローク：120 mm
  主軸端面〜テーブル距離：460 mm
  オーバーハング：258 mm
  ヘッド旋回範囲：± 45°
  回転数： (12) 75–3200 1/min
• 送り
  ピノール送り：0.10；0.18；0.26（3）mm/回転
• 駆動性能
  主軸モーター出力：1.5 / 1.1 kW
• 寸法・質量
  外形寸法（長さ x 幅 x 高さ）：1.25 m x 0.95 m x 2.13 m
  重量：380 kg
