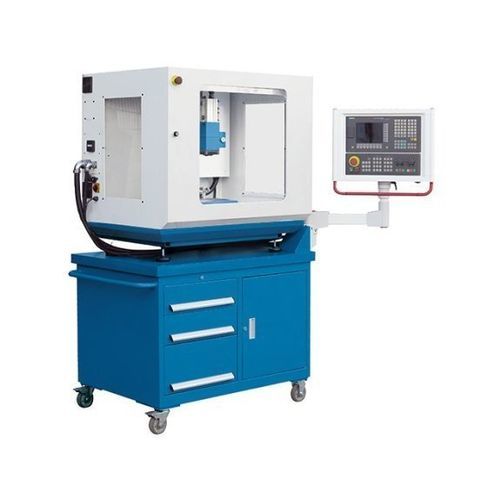

3軸マシニングセンタ LabCenter 260 CNC

縦型小型部品用コンパクト

Overview
LabCenter 260 CNC は、CNC 教育および小ロット生産向けに設計されたコンパクトで移動可能な垂直型 CNC 加工センタです。大型生産機の基本機能を小さい設置面積で提供します。主軸は無段変速で最大 5000 rpm、SIEMENS 808D Advance 制御は学習および標準生産向けに直感的な操作を提供します。ISO 20 主軸テーパー、自動工具クランプ、4 ポジションのピックアップ工具交換機により実践的な操作が可能です。

Highlights

• SIEMENS 808D Advance 制御によるシンプルな CNC 操作
• 全軸にプリロードされたボールねじで精密な動作
• 主軸回転数 最大 5000 rpm（ISO 20）
• 4 ポジションのピックアップ工具交換機で高速工具交換
• 工具や付属品を収納できる移動式ベース

作業領域
テーブル寸法: 400 mm x 145 mm
テーブル許容荷重: 20 kg
Tスロット数: 3（幅 12 mm、ピッチ 40 mm）
スピンドル先端からテーブル面までの距離: 60 mm – 240 mm
スローオーバー（スロート）深さ: 200 mm

移動量
X軸移動量: 160 mm
Y軸移動量: 152 mm
Z軸移動量: 180 mm

主軸
主軸回転数: 80 min-1 – 5,000 min-1
主軸取付: SK 20（ISO 7388-1 / DIN 69871）

早送り
早送り: 2,000 mm/min

送り
切削送り: 500 mm/min
送りモータ最大トルク: 2.2 Nm

工具
工具ステーション数: 4 ポジション
工具寸法 Ø x L（最大）: 10 mm x 110 mm
工具最大重量: 0.5 kg
工具交換時間 工具/工具: 10 s

精度
位置決め精度 X/Y/Z: ±0.015 mm
繰返し精度 X/Y/Z: ±0.01 mm

駆動容量
主軸モータ定格: 1 kW

寸法・質量
外形寸法（L x W x H）: 1.4 m x 0.9 m x 1.8 m
重量: 450 kg

製品詳細

• 機械構造: 高精度に仕上げた灰色鋳鉄製のCフレーム、鴨居形ガイド（スワローテイル）および全軸プリロードボールねじ＋サーボ駆動。
• 主軸: ISO 20 主軸テーパー、最大 5000 rpm、空圧/自動工具クランプ。
• 工具交換機: 実践的なトレーニングおよび小ロット生産向けの 4 ポジション pickup 工具交換機。
• ベース: 工具や材料を収納できる引き出し付きの移動式ベース。

制御とソフトウェア

• SIEMENS 808D Advance 制御: 入門向けの工業用制御で、CNC と駆動間の高速バス通信により精密な位置決めを実現。
• 主な利点: 加減速性能の向上、切削速度の維持による表面品質の向上、負荷時の自動トルク調整、SINAMICS 駆動の電圧許容、Ethernet による診断機能。

標準装備（一部）

• Siemens 808D Advance 制御
• 電子ハンドホイール
• 4 ポジション工具交換機
• 移動式ベース
• 集中給油装置
• 作業灯
• 操作工具および取扱/プログラミングマニュアル

オプション（一部）

• ISO 20 / ER16 コレットチャック
• ER16 コレットセット（各種サイズ）
• 彫刻用工具セット
• 高精度バイス（PMS 50）
• 個別コレット Ø 1 / 2 / 3 / 4 / 25 mm

注意
CNC 教育と小ロット生産向けに設計されています。自動工具クランプや 4 ポジションのピックアップ工具交換機により実践的なトレーニングと作業の柔軟性が確保されます。画像はオプションやベースのバリエーションを含む場合があります。

技術仕様

• モデル: LabCenter 260 CNC
• ブランド: KNUTH
• テーブル: 400 x 145 mm、許容荷重 20 kg、Tスロット 3 本（幅 12 mm、ピッチ 40 mm）
• 走行量: X 160 mm、Y 152 mm、Z 180 mm
• 主軸: SK 20（ISO 7388-1 / DIN 69871）、80–5000 rpm
• 早送り: 2,000 mm/min
• 切削送り: 最大 500 mm/min；送りモータトルク 2.2 Nm
• 工具系: 4 ポジション交換機；Ø x L 最大 10 x 110 mm；最大重量 0.5 kg；交換時間 約 10 s
• 位置決め精度: ±0.015 mm（X/Y/Z）；繰返し精度 ±0.01 mm
• 主軸出力: 1 kW
• 寸法 / 重量: 1.4 m x 0.9 m x 1.8 m / 450 kg
