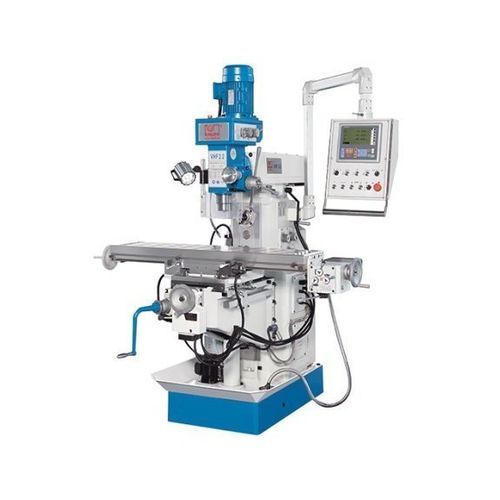

3軸フライス盤 VHF 2.2

汎用スチール用整備機能付

概要
VHF 2.2 は、長い移動量を備え、垂直・水平それぞれに独立した駆動を持つ汎用フライス盤です。垂直ヘッドは±45°で傾斜し、主軸（スリーブ）は可動です。本シリーズは修理工場や教育訓練用の作業場に適しています。

特徴

• 傾斜可能な垂直フライスヘッド
• X・Y軸の自動送り
• カウンターホルダー付き水平主軸
• 充実した標準付属品

作業領域
鋼材穴あけ能力: 30 mm
最大シャンクエンドミル径: 25 mm
鋼材ねじ切り能力: M16
最大フェイスミル径: 100 mm
テーブル設置面積: 1.270 mm x 280 mm
最大テーブル荷重: 150 kg

移動量
X軸移動量: 700 mm
Y軸移動量: 210 mm
Z軸移動量: 310 mm

垂直フライスヘッド
主軸回転数（垂直）: 115 1/min - 1.750 1/min
主軸取付: SK 40 DIN 2080
スリーブストローク: 120 mm
オフセット（スロット）: 200 mm - 650 mm
主軸先端〜テーブル面距離: 50 mm - 375 mm
ヘッド傾斜範囲: ±45°

早送り
Z軸早送り: 380 mm/min

水平フライス主軸
主軸回転数（水平）: 40 1/min - 1.300 1/min
主軸取付: ISO 40
水平主軸〜テーブル面距離: 0 mm - 310 mm

送り
X軸送り速度: 16 mm/min - 380 mm/min
Y軸送り速度: 0 mm/min - 700 mm/min

駆動出力
水平主軸モーター定格: 2.2 kW
垂直主軸モーター定格: 0.85 kW - 1.5 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）: 1.7 m x 1.45 m x 2.45 m
重量: 1.400 kg

製品詳細

• 標準化されたVHFユニットと大量生産により高いコストパフォーマンスを実現
• 深いリブを持つ高強度の鋳鉄製堅牢なベッド
• 長期の精度保持と摩耗耐性のために表面焼入れされた精密研削ガイド
• 広い作業面を備えたフライス用テーブル
• 垂直・水平それぞれに個別の駆動とギアボックスを備え、強力な切削を実現
• 垂直ヘッドは左右に±45°傾斜、スリーブの送りはキャップスタンまたは微調ハンドルで操作
• 水平主軸で作業する場合は、上部ビームとヘッド組立をコラム上で±180°回転可能
• 水平主軸用の長いアーバを支持するブロンズ滑り軸受け付き外部アーバサポートを標準装備
• X軸はマニュアルギアボックス、Y軸は無段変速の送り装置
• テーブル高さは自動送りで調整、精密送りはハンドルで操作
• 位置表示を組み込んだ傾斜式操作パネルで作業者の快適性を向上
• クーラントシステムと切粉トレイを標準装備

標準装備

• 3軸ポジションインジケーター X.Pos 3.2
• クーラントシステム
• 作業灯
• 操作工具
• 取扱説明書
• M16 押え棒
• 水平フライス用外部アーバサポート
• 切粉トレイ
• コレットシャフト Ø 27 mm

技術仕様

• タイプ: 汎用フライス盤
• モデル: VHF 2.2
• 垂直主軸取付: SK 40 (DIN 2080)
• 水平主軸取付: ISO 40
• 垂直主軸回転数範囲: 115 - 1.750 1/min
• 水平主軸回転数範囲: 40 - 1.300 1/min
• 移動量 (X x Y x Z): 700 mm x 210 mm x 310 mm
• テーブル寸法: 1.270 mm x 280 mm
• 最大テーブル荷重: 150 kg
• 主軸出力: 水平 2.2 kW; 垂直 0.85 - 1.5 kW
• 外形寸法 (L x W x H): 1.7 m x 1.45 m x 2.45 m
• 質量: 1.400 kg
