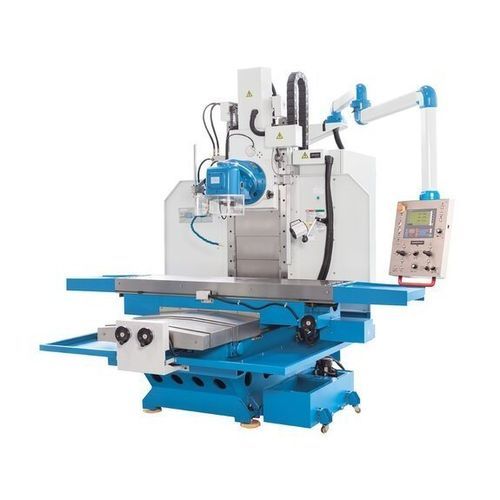

3軸フライス盤 Servomill® KB 1500

汎用SK50重加工用

概要
Servomill® KB 1500 は、サーボ従来式送りを備えたベッド型フライス盤で、大形かつ複雑なワークの重切削向けに設計されています。剛性の高い機械構造、広い案内面、および高出力駆動を組み合わせています。ユニバーサルフライスヘッドは二面で旋回可能で、長いフライスダイを用いた水平加工にも対応します。電子式のストッパーや電子ハンドホイールにより、プログラミングなしでCNCに近い繰返し精度を実現します。

主な特徴

• 電子ハンドホイールを備えたサーボ送り技術
• 全軸に予圧ボールねじを採用
• 各軸3 x 3の電子ストッパー
• 2軸で旋回可能なユニバーサルヘッド（360°）
• テーブル最大荷重：1,500 kg
• 無段変速の主軸回転数、主軸取付：SK 50

作業領域
テーブル寸法：2,100 mm x 500 mm
テーブル最大積載量：1,500 kg
T溝数：4ポジション
T溝（幅 x ピッチ）：18 mm x 100 mm

ストローク
X軸ストローク：1,500 mm
Y軸ストローク：650 mm
Z軸ストローク：650 mm

ヘッド
低速域：6 1/min - 300 1/min
高速域：300 1/min - 1,500 1/min
主軸取付：SK 50
旋回角：360 deg
主軸中心〜テーブル距離：8 mm - 660 mm

早送り
早送り X軸：6,000 mm/min
早送り Y軸：6,000 mm/min
早送り Z軸：3,000 mm/min
ハンドホイール目盛 X/Z/Y：0.01 mm

送り
送り速度 X軸：3,000 mm/min
送り速度 Y軸：3,000 mm/min
送り速度 Z軸：2,500 mm/min

駆動性能
主軸モータ定格：15 kW
冷却ポンプモータ：0.13 kW
送りトルク X軸：18 Nm
送りトルク Y軸：18 Nm
送りトルク Z軸：23 Nm
X軸モータ：3.6 kW
Y軸モータ：4.6 kW
Z軸モータ：3.6 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）：3.22 m x 2.42 m x 2.8 m
重量：約 7,000 kg

設計と構造

• 大形のクランプテーブルがX・Y方向に移動する剛性の高いベッド
• リブの入った固定コラムがZ軸でユニバーサルヘッドをガイド
• Y軸の非常に広い平面ガイドとX軸の大型テーパーガイドによる高い剛性
• 大きなテーブルストロークと把持面で大物や多連治具に対応
• ヘッドは長い平ガイド上を走行し、対抗重で支持；長ダイ使用時の対抗支持装置付属

主軸および駆動

• インバータによる2段ギアで高トルクを実現する回転数調整
• 滑らかな回転と高い安定性を持つユニバーサルヘッド
• 90°および45°面で無段階角度調整が可能、水平位置への旋回
• 長いフライスダイ使用や同時計算加工のための対抗保持ガイド

送りシステム

• 強力なサーボモータにより無段変速の送りと早送りを実現
• 全軸に予圧式循環ボールねじを採用し、バックラッシュなしの高精度位置決めを保証
• Z軸の重量補償により滑らかな動作を実現

装備

• X.Pos 3.2 搭載操作盤（標準）と拡張機能
• 電子ハンドホイールとジョイスティックによる精密な軸操作
• 電子ストッパー：各軸3位置メモリ機能付き
• 主軸負荷表示器（電子式）
• セントラル潤滑、可搬式独立クーラントタンク、LED作業灯
• 工具、ダイ、コレット等、豊富なアクセサリ群

追加のハイライト

• ドイツ製の電子部品
• 全軸の事前選択経路に対する位置決め制御
• バックラッシュのない予圧ボールねじ
• 主軸回転数との同期送りが可能
• 高精度ガラススケールを用いた位置表示内蔵

技術仕様（要約）

• 型式：Servomill® KB 1500
• テーブル：2,100 x 500 mm、T溝4本（18 mm x 100 mm）、最大積載 1,500 kg
• ストローク：X 1,500 mm / Y 650 mm / Z 650 mm
• 主軸取付：SK 50；回転数域：6 - 300 1/min（低）、300 - 1,500 1/min（高）
• 早送り：X/Y 6,000 mm/min、Z 3,000 mm/min
• 送り速度：X 3,000 mm/min、Y 3,000 mm/min、Z 2,500 mm/min
• 主機出力：15 kW；クーラントポンプ：0.13 kW
• 外形寸法：約 3,22 m x 2,42 m x 2,8 m；重量：約 7,000 kg
• 標準制御：X.Pos 3.2、電子ハンドホイール、ジョイスティック、主軸負荷表示
