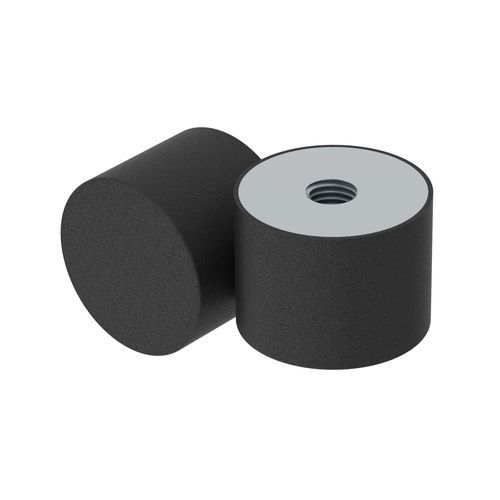

Isolador de vibração cilíndrico LSDE

em aço galvanizadoem elastômeroem aço inoxidável

Descrição
Amortecedor antivibração (silentblock) série LSDE concebido para reduzir as vibrações internas de motores, ventiladores, máquinas de lavar, bombas, grupos hidráulicos, rotores e cilindros e para limitar a transmissão de vibração às estruturas adjacentes. Elemento borracha-metal compacto, disponível em várias dimensões e variantes com roscas métricas. Montagem simples; adequado para aplicações industriais e de consumo.

Materiais e opções

• Elastómero padrão: NR (borracha natural), dureza 55° ± 5 Shore A.
• Outras opções: NBR, SBR, CR, EPDM e durezas variáveis mediante pedido.
• Peça metálica padrão: aço galvanizado (S - ST37, DIN EN 12329 - Fe // Zn12 // C).
• Opcional: aço inoxidável SS - A2 (AISI 304) ou outras ligas especiais sob pedido.

Aplicações

• Amortecer as vibrações internas de motores, ventiladores, máquinas de lavar, grupos hidráulicos, bombas, rotores e cilindros.
• Minimizar ou anular a transmissão de vibração para equipamentos externos (peneiras, vibradores, estruturas).
• Setores típicos: equipamentos de fitness, eletrodomésticos, automóvel, linha branca, motocicletas, maquinaria geral.

Ficheiros e conformidade

• Desenho PDF: disponível (transferência a partir da página do produto quando fornecido).
• UL94: não disponível / não certificado.
• IP: não indicado.
• RoHS: conforme.
• Medidas expressas em: milímetros.
• Vídeo: vídeo do produto disponível.

Tabela de variantes (Referencia ; D ; H ; Rosca Métrica)
00200500001 ; 8,00 ; 8,00 ; M3
00200500002 ; 10,00 ; 10,00 ; M4
00200500688 ; 10,00 ; 10,00 ; M5
00200500003 ; 10,00 ; 15,00 ; M4
00200500004 ; 12,00 ; 10,00 ; M5
00200500005 ; 15,00 ; 8,00 ; M4
00200500006 ; 15,00 ; 10,00 ; M4
00200500008 ; 15,00 ; 15,00 ; M4
00200500009 ; 15,00 ; 20,00 ; M4
00200500011 ; 20,00 ; 10,00 ; M6
00200500012 ; 20,00 ; 15,00 ; M5
00200500013 ; 20,00 ; 15,00 ; M6
00200500014 ; 20,00 ; 20,00 ; M6
00200500015 ; 20,00 ; 25,00 ; M6
00200500010 ; 20,00 ; 30,00 ; M4
00200500016 ; 25,00 ; 10,00 ; M6
00200500017 ; 25,00 ; 15,00 ; M6
00200500019 ; 25,00 ; 17,00 ; M6
00200500020 ; 25,00 ; 20,00 ; M6
00200500021 ; 25,00 ; 25,00 ; M6
00200500022 ; 25,00 ; 30,00 ; M6
00200500023 ; 30,00 ; 15,00 ; M8
00200500024 ; 30,00 ; 17,00 ; M8
00200500025 ; 30,00 ; 20,00 ; M8
00200500026 ; 30,00 ; 25,00 ; M8
00200500027 ; 30,00 ; 30,00 ; M8
00200500028 ; 40,00 ; 15,00 ; M8
00200500029 ; 40,00 ; 20,00 ; M8
00200500030 ; 40,00 ; 25,00 ; M8
00200500031 ; 40,00 ; 30,00 ; M8
00200500032 ; 40,00 ; 40,00 ; M8
00200500033 ; 50,00 ; 20,00 ; M10
00200500034 ; 50,00 ; 30,00 ; M10
00200500035 ; 50,00 ; 40,00 ; M8
00200500036 ; 50,00 ; 40,00 ; M10
00200500037 ; 50,00 ; 45,00 ; M10
00200500038 ; 50,00 ; 50,00 ; M10
00200500039 ; 70,00 ; 45,00 ; M12
00200500040 ; 75,00 ; 25,00 ; M12
00200500042 ; 75,00 ; 30,00 ; M12
00200500043 ; 75,00 ; 40,00 ; M12
00200500044 ; 75,00 ; 50,00 ; M12
00200500046 ; 80,00 ; 80,00 ; M12
00200500047 ; 100,00 ; 40,00 ; M16
00200500049 ; 100,00 ; 55,00 ; M16
00200500050 ; 100,00 ; 75,00 ; M16
00200500052 ; 100,00 ; 100,00 ; M16
00200500053 ; 150,00 ; 40,00 ; M20
00200500054 ; 150,00 ; 100,00 ; M20
00200500055 ; 200,00 ; 100,00 ; M20

Especificações técnicas

• Série / modelo: LSDE.
• Função: amortecimento e isolamento antivibração para máquinas e equipamentos.
• Elastómero padrão: NR (borracha natural), dureza 55° ± 5 Shore A; alternativas: NBR, SBR, CR, EPDM.
• Peça metálica: padrão em aço galvanizado ST37; opcional inox SS - A2 (AISI 304) ou outras ligas sob pedido.
• RoHS: conforme.
• UL94: não certificado / não aplicável.
• IP: não indicado.
• Dimensões: milímetros.
• Várias referências e tamanhos disponíveis (ver tabela de variantes).
