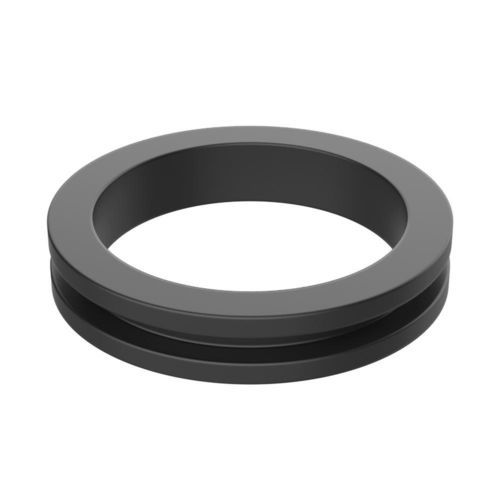

Passa-cabo em borracha HYPAA

em PVCem linóleoem elastômero

Descrição
Passa-cabos aberto HYPAA (tipo fendido/aberto) para orientar e proteger cabos e condutores que atravessam painéis metálicos. Instalação por encaixe (snap-in); disponível em diversos materiais e tamanhos para ajustar ao diâmetro do furo e à espessura do painel.

Documentação e conformidade
Desenho PDF: disponível
UL94: HB
IP: não especificado
RoHS: Sim
Medidas expressas em: Milímetros
Mídia: render do produto, desenho 2D e vídeo disponíveis

Tabela de variantes
Referência | Furo do painel | Espessura do painel | d | H | D | Material
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

Características técnicas / especificações

• Modelo / série: HYPAA
• Marca: ISC Plastic Parts
• Tipo: Passa-cabos aberto (tipo fendido) para painéis metálicos
• Aplicação: Proteção e orientação de cabos e condutores através de furos em painéis
• Instalação: encaixe (snap-in), rápida e simples
• Materiais disponíveis (por referência): PVC, NR, CR, EPDM, TPE, SBR
• Parâmetros dimensionais listados: Furo do painel, Espessura do painel, d, H, D (mm)
• Conformidade: UL94 HB; RoHS
• Grau IP: não especificado
• Documentos: desenho 2D (PDF), render e vídeo disponíveis
