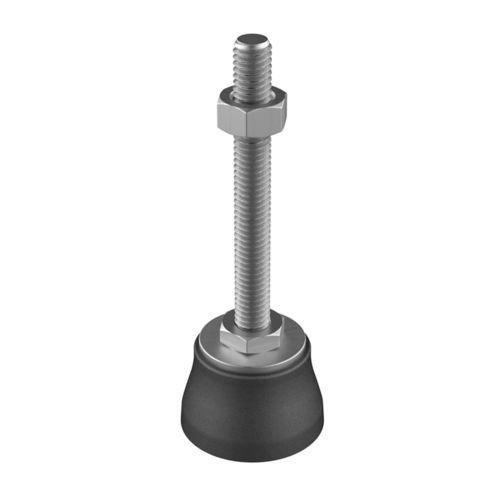

Pé para aparelho JTPZ

fotovoltaicode borrachaem poliamida

Descrição
Os pés fixos de alta resistência JTPZ apresentam uma base reforçada em poliamida 6 com carga de fibra de vidro (PA6) e suportam cargas até 7.659 N dependendo da referência. Desenvolvidos para aplicações industriais que exigem bom acabamento e propriedades mecânicas constantes. Base antiderrapante em EPDM disponível como opção.

Materiais e variantes

• Material da base: poliamida 6 com carga de fibra de vidro (PA6 reforçado)
• Base antiderrapante opcional: EPDM
• Rosca padrão: aço inoxidável tipo 304; tipo 316 disponível mediante encomenda mínima
• Fabricante: ISC Plastic Parts

Regulação
Os niveladores com comprimento da haste (L) igual ou superior a 71 mm são fornecidos com porca de ajuste.

Certificações e conformidade

• RoHS: Conforme (indicação em ficha)
• UL94: Não especificado
• IP: Não especificado

Medições e documentos
Medições expressas em: Milímetros. Desenhos 2D (PDF) disponíveis no site; imagens, renders e vídeo demonstrativo disponíveis.

Tabela de referências
Referencia | Rosca Métrica (M) | L | D | H | Carga máxima (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659

Observações
Vídeo disponível para demonstração do produto. Desenho 2D disponível para download a partir das referências no site.
