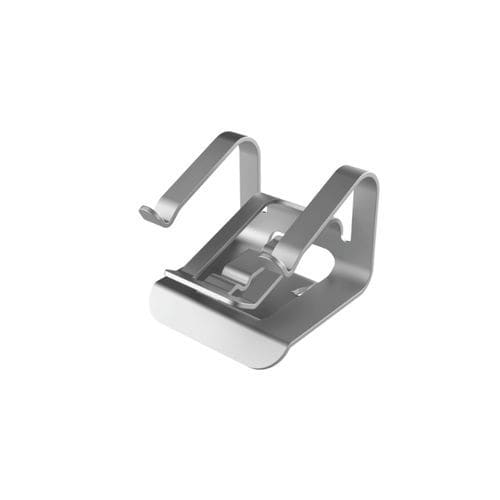

Fixador de cabo em aço inoxidável SFI

de encaixe rápidoreutilizávelresistente à corrosão

Descrição
O clipe de borda de painel SFI fixa e guia quatro cabos homogêneos numa configuração compacta, oferecendo uma solução de gestão de cabos economizadora de espaço para instalações industriais e de energias renováveis. Fabricado em aço inoxidável AISI 410, o clipe proporciona elevada resistência mecânica e boa resistência à corrosão para desempenho fiável a longo prazo.

Projeto e aplicação

• Design reduzido e compacto comparado com outras versões de 4 cabos para otimizar o espaço do quadro.
• Acomoda quatro condutores Ø 6,6–8,4 mm dispostos dois embaixo / dois em cima para minimizar a área ocupada na borda do painel.
• Aba de travamento curta projetada para quadros com bordas estreitas (10 mm), permitindo integração em molduras de módulos fotovoltaicos finas.
• Bordas arredondadas evitam danos ao isolamento do cabo, assegurando fixação segura e duradoura.

Instalação e manutenção

• Inserção manual rápida com travamento seguro pela aba; não são necessárias ferramentas para montagem inicial.
• Remoção ou reposicionamento efetuado facilmente com uma chave de fenda.

Conformidade e durabilidade

• Espessura do material: 0,635 mm, superior às alternativas comuns no mercado.
• Vida útil mínima garantida: 20 anos.
• Certificação: c-UL-us.
• Faixa de temperatura de funcionamento: -40 °C a +300 °C.
• Compatível com RoHS.

Adequado para

• Módulos fotovoltaicos
• Sistemas elétricos e painéis de controle
• Instalações marítimas
• Telecomunicações
• Máquinas industriais
• Soluções de mobilidade

Tabela técnica
Referência | Faixa de cabo (d) | Espessura do painel | Prof. mín. (L) | C | B | H
02012000314 | 6,60 a 8,40 | 0,80 a 2,00 | 10,00 | 21,80 | 22,90 | 17,80

Informações adicionais
PDF do desenho disponível. Medidas expressas em milímetros. Vídeo disponível demonstrando o produto.

Características / Especificações técnicas

• Modelo: SFI
• Referência: 02012000314
• Material: aço inoxidável AISI 410
• Faixa de cabo (d): 6,6 – 8,4 mm
• Adequação de espessura do painel: 0,80 – 2,00 mm
• Profundidade mínima (L): 10,00 mm
• Dimensões: C = 21,80 mm, B = 22,90 mm, H = 17,80 mm
• Espessura do clipe: 0,635 mm
• Aba de travamento curta para quadros com borda estreita de 10 mm
• Vida útil mínima: 20 anos
• Certificações: c-UL-us
• Temperatura de funcionamento: -40 °C a +300 °C
• RoHS: Compatível
• Aplicações típicas: módulos fotovoltaicos, painéis elétricos, marítimo, telecom, máquinas industriais, mobilidade
