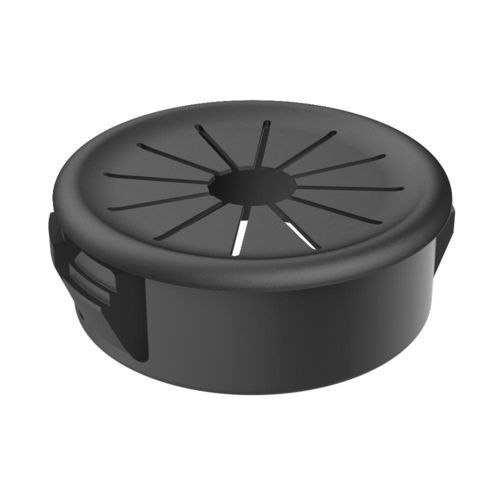

Passa-cabo em poliamida MPF

de membranaajustávelde engate rápido

Descrição
Os aros passa-cabos ALL-FIT com membrana MPF oferecem proteção mecânica e isolamento elétrico para cabos, tubos e mangueiras em passagens de painel e bordas de chapa. O design autoencaixe regulável permite uma fixação rápida sem ferramentas e prende-se de forma segura em painéis de diferentes espessuras.

Material e térmico
Fabricado em Poliamida 66 (PA66) termoestabilizada. Temperatura máxima de utilização recomendada: 105 °C. Cor padrão: preto. Branco e outras cores RAL disponíveis mediante pedido (pode aplicar-se quantidade mínima de encomenda).

Certificações e conformidade
De acordo com os requisitos UL; certificado CSA. Classe de inflamabilidade: UL94 V2. Conforme RoHS. Grau IP: não especificado.

Características

• Abas membrana flexíveis para introdução de múltiplos cabos
• Abas de bloqueio snap-in para montagem segura sem ferramentas e adaptação à espessura do painel
• Absorve impactos e vibrações para proteger isolamentos e ligações
• Boa resistência química e propriedades elétricas
• Disponível para diâmetros de orifício de 12,70 mm a 76,20 mm

Tabela de referências (colunas: Referência ; Aro painel (A) mm ; Máx. espessura painel (G) mm ; Diâmetro máx. cabo mm ; L mm ; D mm)
02010000120 ; 12,70 ; 1,60 ; 7,60 ; 6,00 ; 15,20
02010000100 ; 12,70 ; 3,20 ; 7,60 ; 9,80 ; 15,20
02010000132 ; 12,70 ; 6,40 ; 7,60 ; 13,80 ; 15,20
02010000116 ; 15,90 ; 1,60 ; 11,10 ; 6,20 ; 18,50
00101000052 ; 15,90 ; 3,20 ; 11,10 ; 10,30 ; 18,00
02010000101 ; 15,90 ; 3,20 ; 11,10 ; 10,00 ; 18,70
02010000135 ; 15,90 ; 6,40 ; 11,10 ; 14,00 ; 18,30
02010000102 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 21,40
00101000053 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 22,20
02010000137 ; 19,00 ; 6,40 ; 12,70 ; 12,70 ; 21,25
02010000117 ; 19,10 ; 1,60 ; 12,70 ; 6,40 ; 21,80
02010000103 ; 20,60 ; 3,20 ; 12,70 ; 9,90 ; 22,60
00101000054 ; 20,60 ; 3,60 ; 12,70 ; 10,30 ; 22,60
02010000113 ; 22,20 ; 1,60 ; 14,20 ; 6,40 ; 23,80
00101000055 ; 22,20 ; 3,20 ; 14,20 ; 11,50 ; 23,80
02010000104 ; 22,20 ; 3,20 ; 14,30 ; 11,50 ; 23,80
02010000142 ; 22,20 ; 6,40 ; 14,30 ; 14,00 ; 23,80
02010000114 ; 25,40 ; 1,60 ; 19,00 ; 6,40 ; 27,00
00101000056 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 26,90
02010000105 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 27,00
02010000145 ; 25,40 ; 6,40 ; 19,00 ; 14,00 ; 27,00
01801100600 ; 27,60 ; 3,20 ; 22,40 ; 11,30 ; 30,80
02010000115 ; 27,80 ; 1,60 ; 20,60 ; 6,40 ; 29,40
00101000057 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,30
02010000106 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,40
02010000148 ; 27,80 ; 6,40 ; 20,60 ; 14,00 ; 29,40
02010000112 ; 30,20 ; 3,20 ; 24,10 ; 11,50 ; 31,80
00101000124 ; 31,75 ; 3,20 ; 22,20 ; 11,50 ; 34,50
02010000107 ; 31,80 ; 3,20 ; 25,80 ; 11,50 ; 33,40
02010000108 ; 34,90 ; 3,20 ; 25,40 ; 11,50 ; 37,80
02010000152 ; 34,90 ; 6,40 ; 25,40 ; 14,30 ; 37,80
02010000109 ; 38,10 ; 3,20 ; 26,90 ; 11,40 ; 40,90
02010000154 ; 38,10 ; 6,40 ; 26,90 ; 14,30 ; 40,90
02010000110 ; 44,50 ; 3,20 ; 34,90 ; 11,80 ; 47,50
02010000118 ; 50,80 ; 3,20 ; 41,60 ; 12,40 ; 54,00
02010000111 ; 63,50 ; 6,40 ; 50,00 ; 19,00 ; 66,80
02010000119 ; 76,20 ; 6,40 ; 62,70 ; 19,00 ; 80,00

Características / especificações técnicas

• Modelo: MPF
• Família: ALL-FIT (aros passa-cabos com membrana)
• Material: Poliamida 66 (PA66) termoestabilizada
• Temperatura máxima de utilização: +105 °C
• Classe de inflamabilidade: UL94 V2
• Certificações: UL conforme; CSA certificado
• Conformidade: RoHS
• Diâmetros de orifício disponíveis: 12,70 mm a 76,20 mm
• Fixação: abas de bloqueio snap-in adaptáveis à espessura do painel
• Unidades: milímetros
