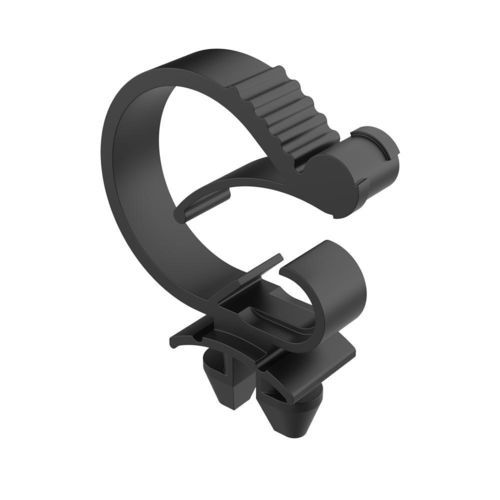

Elemento de fixação 1/4 de volta em plástico SGE

para painéisde camestretch-fit

Descrição do produto
Os grampos de encaixe 1/4 de volta SGE são fixadores de cabos que utilizam um sistema de montagem de 1/4 de giro (90°). O clipe fixa por atrito dentro do orifício de montagem e instala-se manualmente com uma rotação rápida, fornecendo fixação estável e alta resistência à tração.

Funcionalidade

• Removível com uma simples torção para ajustar o percurso ou a posição do cabo
• Design reutilizável com sistema de bloqueio integrado que evita abertura ou liberação acidental
• Acomoda uma ampla gama de diâmetros de cabo para diversas aplicações industriais

Materiais e conformidade

• Material: Nylon 6/6 estabilizado termicamente e contra UV
• Inflamabilidade: UL 94 V-2 (a página também indica UL94: V2 - V0)
• Faixa de temperatura: −40 °C a 115 °C
• RoHS: Conforme
• Classificação IP: Não especificada

Tabela de referências (medidas em milímetros)

• 02012000420 — Intervalo de cabo (d): 7.40 a 11.20 mm; Ranhura de montagem: 6.35 a 9.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000421 — Intervalo de cabo (d): 7.40 a 11.20 mm; Ranhura de montagem: 9.50 a 12.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000422 — Intervalo de cabo (d): 7.40 a 11.20 mm; Ranhura de montagem: 12.50 a 13.00 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Tipo: 1
• 02012000423 — Intervalo de cabo (d): 7.40 a 11.20 mm; Ranhura de montagem: 8.00 mm; B: 7.90 mm; L: 28.40 mm; H: 25.10 mm; Tipo: 2
• 02012000424 — Intervalo de cabo (d): 10.40 a 17.50 mm; Ranhura de montagem: 6.35 a 9.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000425 — Intervalo de cabo (d): 10.40 a 17.50 mm; Ranhura de montagem: 9.50 a 12.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000426 — Intervalo de cabo (d): 10.40 a 17.50 mm; Ranhura de montagem: 12.50 a 13.00 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Tipo: 1
• 02012000427 — Intervalo de cabo (d): 10.40 a 17.50 mm; Ranhura de montagem: 8.00 mm; B: 7.90 mm; L: 31.50 mm; H: 29.50 mm; Tipo: 2
• 02012000428 — Intervalo de cabo (d): 15.20 a 22.20 mm; Ranhura de montagem: 6.35 a 9.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000429 — Intervalo de cabo (d): 15.20 a 22.20 mm; Ranhura de montagem: 9.50 a 12.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000430 — Intervalo de cabo (d): 15.20 a 22.20 mm; Ranhura de montagem: 12.50 a 13.00 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Tipo: 1
• 02012000431 — Intervalo de cabo (d): 15.20 a 22.20 mm; Ranhura de montagem: 8.00 mm; B: 7.90 mm; L: 42.20 mm; H: 37.10 mm; Tipo: 2

Notas
O Tipo 1 corresponde ao perfil "T-Type" (adequado para perfis solares e industriais). O Tipo 2 corresponde ao perfil "I-Type" (perfil de alumínio comum em estruturas de automação industrial e sistemas de montagem de painéis solares). Verifique a dimensão da ranhura de ancoragem para selecionar a referência correta.

Especificações técnicas

• Material: Nylon 6/6 estabilizado termicamente e aos raios UV
• Inflamabilidade: UL 94 V-2 (a página também indica UL94: V2 - V0)
• Faixa de temperatura: −40 °C a 115 °C
• Design reutilizável com sistema de bloqueio para prevenir liberação acidental
• Instalação: sistema de montagem manual 1/4 de giro (90°); fixa por atrito dentro do orifício de montagem
• Medidas expressas em milímetros
• RoHS: Conforme; Classificação IP: Não especificada
• Adequado para perfis de alumínio T-Type (Tipo 1) e I-Type (Tipo 2); verifique a dimensão da ranhura de ancoragem
