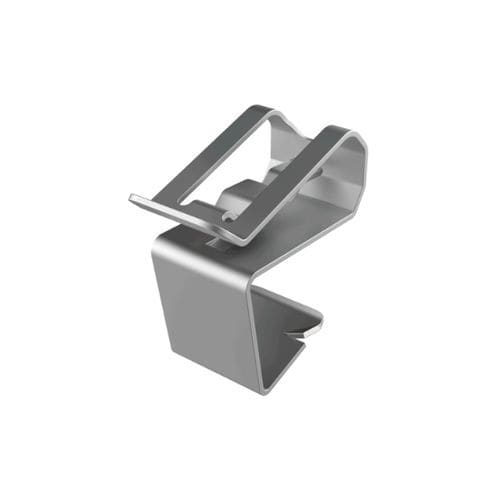

Clip de cabos SFE

fotovoltaicoem aço inoxidávelde traçagem

Descrição do produto
O grampo de borda de painel SFE fixa e guia dois cabos homogêneos para instalações industriais e de energia renovável. Fabricado em aço inoxidável AISI 304 com espessura de 0,635 mm, oferece resistência mecânica e proteção contra corrosão para vida útil prolongada. Projetado para módulos fotovoltaicos sem moldura, o grampo instala-se diretamente na borda do painel por pressão manual e trava com uma lingueta integrada. Para remoção ou reposicionamento é necessário apenas uma chave de fenda. As bordas arredondadas protegem o isolamento dos cabos e a geometria assegura ancoragem estável. Faixa de temperatura de operação de -40 °C a +300 °C e vida mínima de 20 anos.

Aplicações

• Módulos fotovoltaicos sem moldura
• Sistemas elétricos
• Instalações marítimas
• Telecomunicações
• Máquinas industriais
• Painéis de controlo

Conformidade e documentos

• RoHS: conforme
• UL94: não especificado
• IP: não especificado
• Medidas expressas em: Milímetros
• Desenho: disponível (2D)
• Vídeo: disponível

Referências e dimensões
Referência | Faixa cabo (d) | Faixa largura painel (C) | Espess. máx painel (T) | Prof. min (L) | C | B | H | h
02012000307 | 5,10 a 8,40 | 13,00 a 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 a 8,40 | 15,30 a 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 a 8,40 | 16,80 a 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

Características / especificações técnicas

• Modelo: SFE
• Material: aço inox AISI 304
• Projetado para segurar dois cabos homogêneos
• Instalação: pressão manual; lingueta de bloqueio; removível com chave de fenda
• Espessura: 0,635 mm
• Vida mínima: 20 anos
• Temperatura de operação: -40 °C a +300 °C
• RoHS: conforme
• Medidas em: Milímetros
• Referências disponíveis: 02012000307, 02012000308, 02012000309
