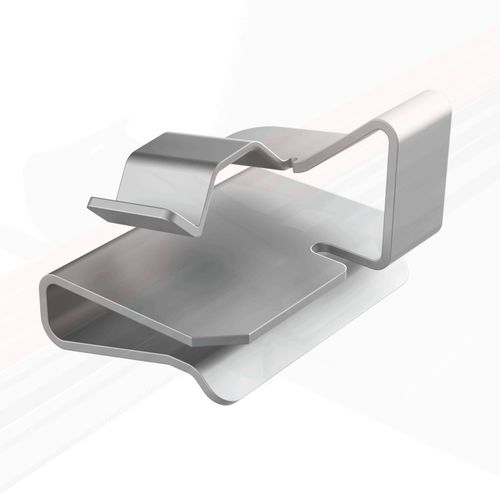

Fixador de cabo em aço inoxidável SFJ

com cliperesistente à corrosãopara aplicações fotovoltaicas

Visão geral do produto
O grampo de borda de painel 90° SFJ foi projetado para segurar e guiar cabos posicionados perpendicularmente à estrutura do módulo fotovoltaico, permitindo o encaminhamento dos condutores para o módulo adjacente através do lado curto da estrutura. Essa disposição proporciona cabeamento mais organizado, seguro e eficiente em instalações fotovoltaicas.

Materiais e construção

• Fabricado em aço inoxidável AISI 304 ou em aço inoxidável AISI 410 tratado termicamente, dependendo da versão.
• Excelente resistência mecânica e à corrosão para ambientes exigentes.
• Bordas arredondadas para proteger o isolamento dos cabos.
• Algumas referências incluem uma lingueta de travamento curta para bordas de estrutura muito estreitas (10 mm).
• Instalação por pressão manual; a lingueta de travamento fixa o grampo; chave de fenda necessária para remoção ou reposicionamento.

Configurações disponíveis

• Versão 1 cabo: AISI 304, para um condutor; certificada c-UL-us e conforme DFARS.
• Versão 2 cabos: AISI 304, para dois condutores homogêneos; referência 02012000316 inclui uma lingueta de travamento curta. As certificações c-UL-us e DFARS aplicam-se aos modelos indicados.
• Versão 4 cabos: AISI 410 tratado termicamente, para quatro condutores fixos perpendicularmente à estrutura. Certificada c-UL-us e conforme DFARS.

Certificações e conformidade

• Certificação c-UL-us disponível para os modelos indicados.
• Conformidade DFARS para os modelos indicados.
• RoHS: conforme.
• UL94: não aplicável / não especificado.
• IP: não especificado.

Tabela de referências
Referência | Faixa de cabo (d) | Nº de cabos | Espessura do painel | C | B | H
02012000315 | 5,10 a 8,30 | 1 | 1,40 a 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 a 8,40 | 2 | 0,80 a 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 a 8,30 | 2 | 0,80 a 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 a 7,60 | 4 | 1,40 a 3,20 | 39,90 | 21,00 | 9,10

Informações adicionais
Medidas expressas em: Milímetros. Vídeo disponível demonstrando a utilização do produto.

Especificações técnicas

• Modelo: SFJ
• Materiais: AISI 304 ou AISI 410 tratado termicamente (dependendo da versão)
• Espessuras disponíveis: 0,508 mm ou 0,635 mm dependendo da referência
• Faixa de temperatura de operação: -40 °C a +300 °C
• Vida útil mínima certificada: 20 anos
• Instalação: pressão manual; a lingueta de travamento fornece fixação firme; chave de fenda necessária para remoção/reposicionamento
• Proteção para o isolamento do cabo: bordas arredondadas
• Recursos especiais: algumas referências incluem uma pequena lingueta para bordas de estrutura muito estreitas (10 mm)
• Certificações: c-UL-us (para os modelos indicados), DFARS (para os modelos indicados), RoHS conforme
• Unidades / medidas: milímetros
