Fixador de cabo em aço inoxidável SFH

reutilizávelresistente à corrosãopara aplicações fotovoltaicas

Descrição

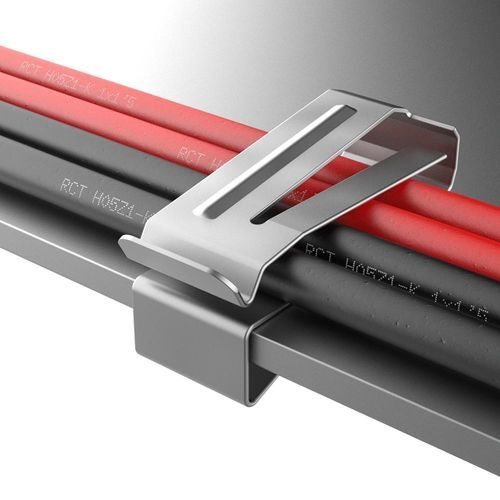

O grampo de borda de painel SFH fixa e guia quatro cabos homogêneos em paralelo, proporcionando gestão de cabos compacta e segura para instalações industriais, fotovoltaicas e marítimas. Fabricado em aço inox AISI 410 tratado termicamente, o grampo apresenta elevada resistência mecânica e boa resistência à corrosão em ambientes exigentes.

Capacidade de cabo e instalação
Este modelo aceita até 4 cabos, Ø 5,1–7,6 mm cada. A instalação é por pressão manual: o grampo fixa-se na borda do painel por meio de uma lingueta de bloqueio integrada. A remoção ou reposicionamento é feita com uma chave de fenda. A lingueta de bloqueio inclui uma ranhura adicional para uso com abraçadeiras ou braçadeiras para reforçar a fixação. As bordas são arredondadas para evitar danos ao isolamento dos cabos.

Materiais, durabilidade e certificações
Material: aço inox AISI 410 tratado termicamente. Espessura do grampo: 0,508 mm. Vida útil mínima: 20 anos. Certificações e conformidade: UL, c-UL-us, DFARS. RoHS: conforme. Intervalo de temperatura de operação: -40 °C a +300 °C. UL94 e grau de proteção IP: não especificados. Medidas expressas em milímetros.

Aplicações

• Módulos fotovoltaicos (solar)
• Quadros de controle
• Sistemas elétricos
• Telecomunicações
• Instalações marítimas
• Máquinas industriais
• Soluções de mobilidade

Referências do produto e dimensões
Referência | Faixa de cabo (d) | Espessura do painel | C | B | H
02012000312 | 5,10 a 7,60 | 1,40 a 3,20 | 33,80 | 12,70 | 9,10
02012000313 | 5,10 a 7,60 | 3,20 a 6,40 | 33,80 | 12,70 | 9,10

Características técnicas / especificações

• Marca: ISC Plastic Parts
• Denominação comercial (modelo): SFH
• Material: aço inox AISI 410 tratado termicamente
• Espessura do grampo: 0,508 mm
• Capacidade de cabo: até 4 cabos homogêneos em paralelo
• Faixa de diâmetro dos cabos: Ø 5,1 – 7,6 mm cada
• Opções de espessura do painel: 1,40–3,20 mm (ref. 02012000312); 3,20–6,40 mm (ref. 02012000313)
• Dimensão C: 33,80 mm
• Dimensão B: 12,70 mm
• Dimensão H: 9,10 mm
• Instalação: pressão manual; remoção com chave de fenda
• Bloqueio: lingueta de bloqueio com ranhura adicional para abraçadeiras/grampos
• Acabamento das bordas: bordas arredondadas para proteger o isolamento dos cabos
• Vida útil mínima: 20 anos
• Certificações: UL, c-UL-us; compatível com DFARS
• RoHS: conforme
• Intervalo de temperatura de operação: -40 °C a +300 °C
• Unidades de medida: milímetros
