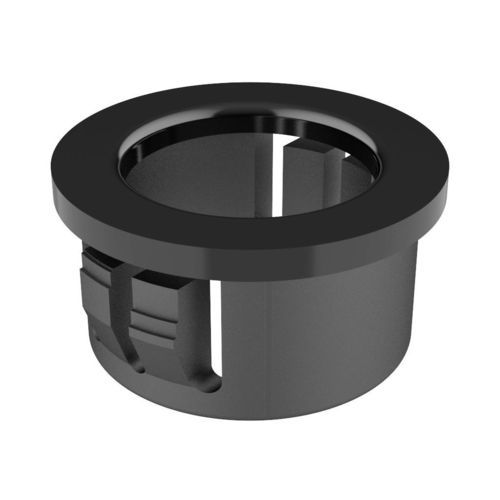

Luva de isolamento MP

de engate rápidoem poliamidaem nylon

Descrição
Os aros passa-cabos MP transformam orifícios de painel com bordas grosseiras, cortantes ou irregulares em aberturas lisas e isoladas, protegendo cabos, tubos, mangueiras, cordas e linhas de serviço. Indicados para aplicações industriais de isolamento e proteção mecânica.

Funcionamento e variantes
Estes aros de encaixe possuem abas de bloqueio flexíveis que se engatam com pressão das pontas dos dedos e se adaptam à espessura máxima do painel até ficarem fixos. Disponíveis duas versões:

• Tipo 1: abas duplas em cada lado
• Tipo 2: uma aba em cada lado

Desempenho e dimensões
Resistência de rebatimento (família): 15,8 kg. Disponíveis em várias dimensões para orifícios de 4,7 mm a 152,4 mm de diâmetro. A tabela técnica completa relaciona referências e dimensões.

Material & acabamento
Material: Nylon (PA66). Cores padrão: Preto / Branco. Outras cores podem ser fornecidas mediante quantidade mínima de encomenda (detalhes comerciais não incluídos aqui).

Conformidade & normas
Algumas referências cumprem os requisitos UL e são certificadas pela CSA quando indicado. Classificação UL94 da família: V2. Conformidade RoHS. Grau de proteção IP: não especificado para a família.

Desenhos, documentos & multimédia
Desenho 2D (PDF) disponível. Vídeo demonstrativo disponível para a família MP. Medidas em milímetros.

Tabela de referências (seleção / tabela de dimensões)
Referência ; Orifício (A) ; Espessura máx painel (G) ; C ; B ; L ; H ; Tipo
02010000001 ; 4,70 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,20 ; 2
00101000001 ; 4,80 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,60 ; 2
02010000002 ; 5,50 ; 1,60 ; 3,20 ; 7,10 ; 6,00 ; 1,60 ; 2
02010000003 ; 6,40 ; 1,00 ; 3,20 ; 7,90 ; 7,90 ; 1,60 ; 2
02010000004 ; 6,40 ; 1,60 ; 3,60 ; 7,90 ; 7,90 ; 1,60 ; 2

Características / especificações técnicas

• Família / Modelo: MP
• Função: aro passa-cabo isolante para proteger orifícios de painel
• Material: Nylon (PA66)
• Cores: Preto, Branco (outras cores sob pedido)
• Instalação: encaixe por pressão com abas de bloqueio flexíveis
• Versões: Tipo 1 (abas duplas), Tipo 2 (uma aba)
• Força de retenção (família): 15,8 kg
• Diâmetros de orifício: 4,7 mm a 152,4 mm
• UL94: V2 (família)
• Certificações: algumas referências UL e CSA
• RoHS: conforme
• Unidades: milímetros
• Documentação: desenhos 2D (PDF) e vídeo do produto disponíveis
