Pé para aparelho LKM

fotovoltaicoem aço inoxidávelde nivelamento

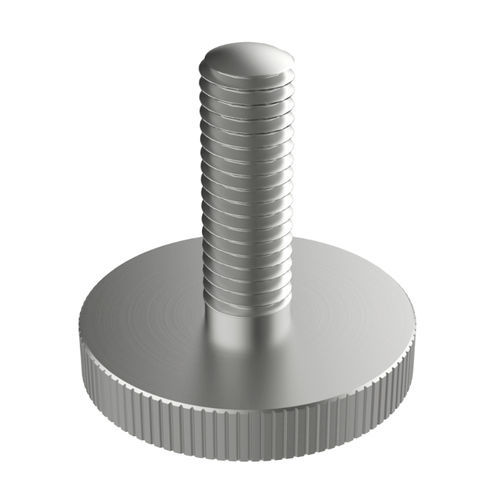

Descrição O pé nivelador fixo LKM é fabricado em aço inoxidável AISI 303 (EN 1.4305), qualidade standard ISC otimizada para usinagem. É adequado para cargas médias (a verificar conforme referência) e apresenta uma base sólida canelada que facilita a fixação durante a instalação. Algumas referências são fornecidas com base antiderrapante em NBR 80 Shore; porca de aço disponível sob pedido mínimo.

Características principais

• Material: Aço inoxidável AISI 303 (EN 1.4305)
• Aplicação: Cargas médias (a verificar conforme referência)
• Base: Base sólida canelada para facilitar a instalação
• Opções: Base antiderrapante NBR 80 Shore e porca de aço sob pedido mínimo
• Resistência à corrosão: considerar AISI 304 (EN 1.4301) para uso geral ou AISI 316 (EN 1.4401) para ambientes agressivos/marítimos

Tabela de referências (excerto)
Referência | Rosca métrica | L (mm) | D (mm) | H (mm) | Material | Base antiderrapante | Carga máxima (N)
04500500000 | M5 | 10,00 | 20,00 | 4,00 | SS303 | não | 5.000
04500500001 | M5 | 12,00 | 20,00 | 4,00 | SS303 | não | 5.000
04500500002 | M5 | 16,00 | 20,00 | 4,00 | SS303 | não | 5.000
04500500003 | M5 | 20,00 | 20,00 | 4,00 | SS303 | não | 5.000
04500500004 | M6 | 12,00 | 24,00 | 5,00 | SS303 | Opcional (algumas refs com NBR) | 5.000
04500500005 | M6 | 16,00 | 24,00 | 5,00 | SS303 | não | 5.000
04500500006 | M6 | 20,00 | 24,00 | 5,00 | SS303 | não | 5.000
04500500007 | M6 | 25,00 | 24,00 | 5,00 | SS303 / SS304 / SS316 (conforme referência) | Opcional | 5.000
04500500008 | M6 | 30,00 | 24,00 | 5,00 | SS303 | Opcional | 5.000
04500500009 | M8 | 12,00 | 30,00 | 6,00 | SS303 | Opcional | 6.000
04500500010 | M8 | 16,00 | 30,00 | 6,00 | SS303 | Opcional | 6.000
04500500011 | M8 | 20,00 | 30,00 | 6,00 | SS303 | Opcional | 6.000
04500500012 | M8 | 25,00 | 30,00 | 6,00 | SS303 | Opcional | 6.000
04500500013 | M8 | 30,00 | 30,00 | 6,00 | SS303 | Opcional | 6.000

Conformidade & ficheiros

• UL94: não especificado
• IP: não especificado
• RoHS: conforme
• Unidades: milímetros
• Vídeo demonstrativo disponível

Características / especificações técnicas

• Modelo / série: LKM
• Material principal: AISI 303 (EN 1.4305)
• Materiais opcionais para maior resistência à corrosão: AISI 304 (EN 1.4301), AISI 316 (EN 1.4401)
• Tipo de base: Base sólida canelada; opção NBR 80 Shore em algumas referências
• Aplicações: Pé nivelador fixo para cargas médias (ver tabela para carga máxima por referência)
• Variações: Roscas métricas M5, M6, M8 e várias comprimentos L e diâmetros D/H
• RoHS: conforme
• Unidades: milímetros
