Passa-cabo em termoplástico TSS

em elastômerode membranade membrana flexível

Descrição

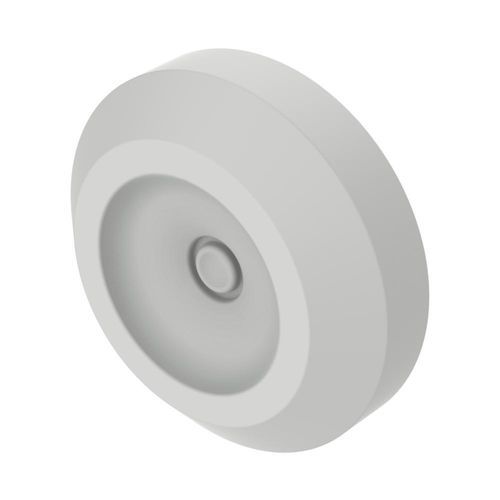

O passa-cabos com membrana TSS é uma solução de vedação por encaixe para entradas de cabos. Aceita uma ampla gama de diâmetros de cabo, fixa-se de forma segura no painel e possui certificação IP67. A versão múltipla TSSH permite até três cabos num único orifício mantendo o desempenho de vedação.

Design e funcionalidade
Integra uma membrana destacável e uma zona flexível com função joy-stick que permite orientar o cabo sem afetar o grau de proteção IP67. O TPE sem halogéneos oferece flexibilidade para superfícies curvas e para compensar movimentos do painel.

Características

• Material: TPE sem halogéneos (Elastómero termoplástico)
• Grau de proteção: IP67 (certificado pela Semko)
• Inflamabilidade: UL94-HB ou UL94-V0
• Cores padrão: Preto (RAL 9005), Cinzento claro (RAL 7035), Branco (RAL 9010)
• Instalação: encaixe por pressão no orifício; perfure a membrana destacável com o cabo; remover manualmente eventuais restos de membrana
• Versões: TSS mono-cabo e TSSH multi-cabo (até 3 cabos)

Documentos e conformidade
Desenho 2D (PDF) disponível. UL94: HB/V0. IP: 67. RoHS: conforme. Medidas em milímetros. Vídeo do produto disponível.

Tabela de referências
Referencia | Diámetro taladro | Rosca de montaje | Grosor panel | Para cable (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 a 3,00 | 5,00 a 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 a 3,00 | 5,00 a 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 a 3,00 | 6,00 a 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 a 3,00 | 6,00 a 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 a 3,50 | 8,00 a 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 a 3,50 | 8,00 a 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 a 4,50 | 10,00 a 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 a 4,50 | 12,00 a 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 a 4,50 | 18,00 a 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 a 4,50 | 19,00 a 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

Especificações técnicas

• Modelo: TSS
• Tipo de produto: Passa-cabos com membrana (mono-cabo; variante TSSH multi-cabo até 3 cabos)
• Material: TPE sem halogéneos
• Grau de proteção: IP67 (certificado Semko)
• Inflamabilidade: UL94-HB ou UL94-V0
• Cores padrão: Preto (RAL 9005), Cinzento claro (RAL 7035), Branco (RAL 9010); outros RAL sob pedido
• Instalação: encaixe por pressão; perfurar membrana destacável com o cabo; remover restos de membrana se necessário
• Compatibilidade: múltiplas referências (ver tabela para diâmetro do furo, roscas, espessuras de painel e faixas de diâmetro de cabo)
• Unidades: milímetros
• Documentos disponíveis: desenho 2D (PDF), certificado UL94, certificado IP, declaração RoHS, vídeo do produto
