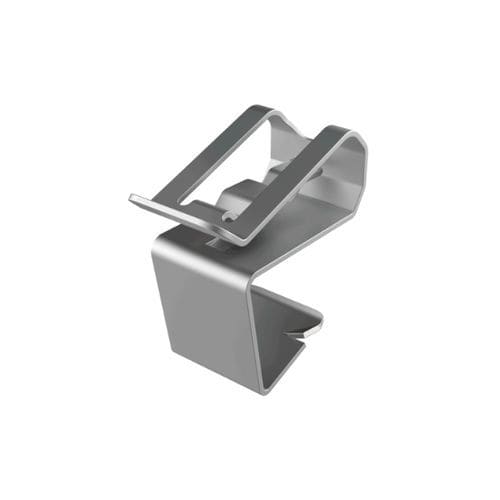

Clip de cabos SFA

fotovoltaicoem aço inoxidávelde traçagem

Descrição do produto
O grampo de borda de painel SFA fixa e guia dois cabos homogéneos, proporcionando um encaminhamento organizado dos cabos para aplicações industriais e de energias renováveis. Fabricado em aço inox AISI 304 ou AISI 316, é adequado para ambientes corrosivos ou marítimos que exigem resistência prolongada à corrosão.

Instalação e manuseio
A instalação realiza-se por simples pressão manual: o grampo ancora-se na borda do painel através de uma lingueta de bloqueio integrada. Para remoção ou reposicionamento, basta uma chave de fendas, permitindo manutenção rápida sem ferramentas especiais. As arestas arredondadas protegem o isolamento do cabo durante a instalação. Algumas versões incluem ranhuras na lingueta para aceitar abraçadeiras ou grampos como fixação adicional.

Desempenho e aprovações
Com uma espessura de material de 0,635 mm, estes grampos excedem os requisitos habituais do mercado e têm vida útil certificada de pelo menos 20 anos. São aprovados pelo c-UL-us e cumprem a RoHS. A faixa de temperatura de operação é de -40 °C a +300 °C, permitindo o uso em condições exigentes. A referência 02012000300 destina-se a bordas de armação muito estreitas.

Referências e dimensões (milímetros)
Referência | Gama de cabo (d) | Espessura do painel | Prof. mín. (L) | C | B | H
02012000300 | 5,10 a 7,60 | 0,64 a 2,36 | 10,00 | 24,60 | 12,70 | 9,90
02012000301 | 5,10 a 7,60 | 1,40 a 3,20 | 14,20 | 25,40 | 12,70 | 9,90
02012000302 | 5,10 a 7,60 | 2,30 a 6,40 | 14,20 | 25,40 | 12,70 | 10,40

Informações adicionais do produto

• Material: aço inox AISI 304 ou AISI 316
• Espessura: 0,635 mm
• Vida útil certificada: pelo menos 20 anos
• Aprovações: c-UL-us
• Conformidade: RoHS
• Temperatura de operação: -40 °C a +300 °C
• Medidas expressas em milímetros
• Instalação: pressão manual; lingueta de bloqueio; chave de fenda necessária para remoção/reposicionamento
• Características: arestas arredondadas para proteger o isolamento; ranhuras opcionais para abraçadeiras/grampos
• Aplicações típicas: módulos fotovoltaicos, sistemas elétricos, painéis de controlo, instalações marítimas, maquinaria industrial, equipamentos de telecomunicações, soluções de mobilidade
