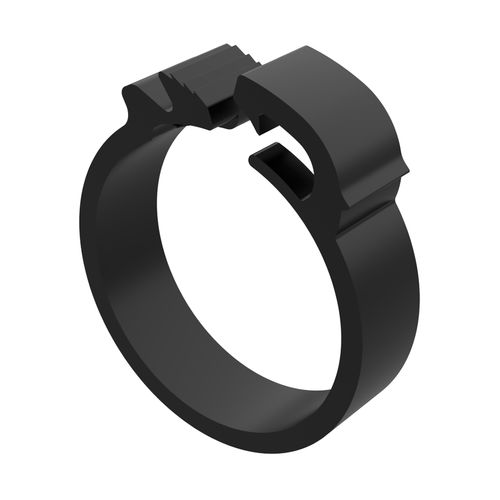

Abraçadeira para mangueira em nylon MAE

em polipropilenoem poliamidafotovoltaica

Descrição
A abraçadeira para mangueira MAE é concebida para linhas de produção e para aplicações onde o espaço em redor da abraçadeira é reduzido. Serve para fixar mangueiras, tubos e cabos numa gama de diâmetros de 8,50 a 45,50 mm, evita fugas e proporciona força de aperto considerável. Resistência a altas pressões: mais de 30 bar (depende da mangueira).

Materiais e conformidade
Material padrão: PA66 (Nylon 66) preto. Classificação de inflamabilidade: UL94 V2. Temperatura de operação (PA66): até 125ºC. Montagem: tipo Click (liberável e reutilizável). RoHS: Sim. IP: não aplicável / não indicado. Medidas expressas em: Milímetros.

Disponível sob encomenda mínima

• PA66GF (Poliamida 66 com fibra de vidro) — resistência térmica até 150 ºC
• PP (Polipropileno) — resistência térmica até 60 ºC

Documentos e mídia
Desenho 2D: PDF disponível. Classificação UL94: V2. Vídeo: disponível.

Tabela de referências / Dimensões
Referência | Rango cable (d) | A | B | H
04401200000 | 8,50 | 8,00 | 1,70 | 5,30
04401200001 | 8,70 | 8,00 | 1,70 | 5,30
04401200002 | 8,90 | 8,00 | 1,70 | 5,30
04401200003 | 9,20 | 8,00 | 1,70 | 5,30
04401200004 | 9,50 | 8,00 | 1,70 | 5,30
04401200005 | 10,00 | 8,00 | 1,70 | 5,30
04401200006 | 11,40 | 8,00 | 1,70 | 5,50
04401200007 | 12,00 | 8,00 | 1,70 | 5,60
04401200008 | 12,50 | 8,00 | 1,70 | 5,70
04401200009 | 12,70 | 8,00 | 1,70 | 5,80
04401200010 | 13,20 | 8,00 | 1,70 | 5,80
04401200011 | 13,70 | 8,00 | 1,70 | 5,80
04401200012 | 14,50 | 8,00 | 2,00 | 6,80
04401200013 | 14,60 | 8,00 | 2,00 | 6,80
04401200014 | 15,00 | 8,00 | 2,00 | 6,80
04401200015 | 15,70 | 8,00 | 2,00 | 6,80
04401200016 | 15,90 | 8,00 | 2,00 | 6,80
04401200017 | 16,50 | 8,00 | 2,00 | 6,80
04401200018 | 16,80 | 8,00 | 2,00 | 6,80
04401200019 | 17,10 | 8,00 | 2,00 | 6,80
04401200020 | 17,50 | 8,00 | 2,00 | 6,80
04401200021 | 17,60 | 8,00 | 2,00 | 6,80
04401200022 | 18,00 | 8,00 | 2,00 | 6,80
04401200023 | 18,50 | 8,00 | 2,00 | 6,80
04401200024 | 19,10 | 8,00 | 2,00 | 6,80
04401200025 | 19,60 | 8,00 | 2,00 | 6,80
04401200026 | 20,10 | 8,00 | 2,00 | 6,80
04401200027 | 20,80 | 8,00 | 2,00 | 6,80
04401200028 | 21,10 | 8,00 | 2,00 | 6,80
04401200029 | 22,00 | 8,00 | 2,00 | 6,80
04401200030 | 22,10 | 8,00 | 2,00 | 6,80
04401200031 | 22,60 | 8,00 | 2,00 | 6,80
04401200032 | 23,10 | 8,00 | 2,00 | 6,80
04401200033 | 23,60 | 8,00 | 2,00 | 6,80
04401200034 | 24,70 | 8,00 | 2,00 | 6,80
04401200035 | 25,80 | 8,00 | 2,00 | 6,80
04401200036 | 26,80 | 8,00 | 2,00 | 6,80
04401200037 | 28,00 | 8,00 | 2,00 | 6,80
04401200038 | 30,60 | 9,00 | 2,00 | 6,80
04401200039 | 31,40 | 9,00 | 2,00 | 6,80
04401200040 | 32,50 | 9,00 | 2,50 | 6,80
04401200041 | 36,50 | 9,00 | 2,50 | 6,80
04401200042 | 42,40 | 9,00 | 2,50 | 7,30
04401200043 | 43,30 | 9,00 | 2,50 | 7,30
04401200044 | 45,50 | 9,00 | 2,50 | 7,30

Características / especificações técnicas

• Modelo: MAE
• Marca: ISC Plastic Parts
• Material padrão: PA66 (Nylon 66) preto
• Opções sob encomenda: PA66GF (até 150 ºC), PP (até 60 ºC)
• Temperatura de operação (PA66): até 125 ºC
• Resistência a alta pressão: >30 bar (depende da mangueira)
• Tipo de fixação: Click, liberável e reutilizável
• Conformidade: RoHS
• Medidas expressas em milímetros
