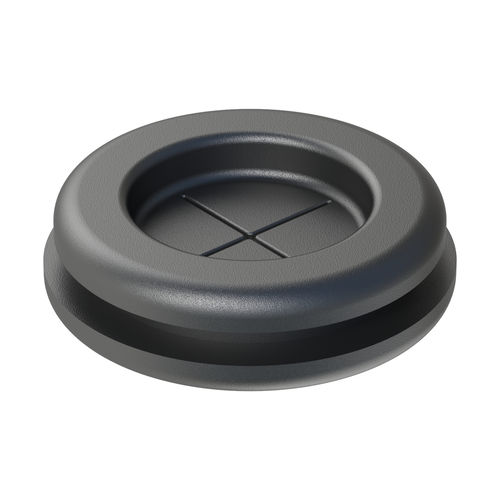

Prensa-cabo em material plástico HYPAF
métricopara módulos fotovoltaicos

Prensa-cabo em material plástico - HYPAF - ISC PLASTIC PARTS - métrico / para módulos fotovoltaicos
Prensa-cabo em material plástico - HYPAF - ISC PLASTIC PARTS - métrico / para módulos fotovoltaicos
Prensa-cabo em material plástico - HYPAF - ISC PLASTIC PARTS - métrico / para módulos fotovoltaicos - imagem - 2
Guardar nos favoritos
Comparar

Características

Material
em material plástico
Outras características
métrico, para módulos fotovoltaicos
Diâmetro do cabo

MÍN: 9 mm
(0,35 in)

MÁX: 53 mm
(2,09 in)

Descrição

Descrição
Passa-cabos com membrana e corte em cruz ideais para proteger cabos que passam por painéis metálicos. Instalação rápida e simples. Variantes disponíveis em PVC e TPE. Medidas expressas em: Milímetros.

Materiais e conformidade
  • PVC e TPE (inflammabilidade: UL94-HB)
  • RoHS: conforme
  • IP: não especificado


Medidas e documentação
Medidas expressas em milímetros
Drawing PDF: disponível
Vídeo: disponível

Tabela de referências
Referencia | Orifício painel | Espessura painel | d | H | D1 | D2
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

Características / Especificações técnicas
  • Marca: ISC Plastic Parts
  • Modelo: HYPAF
  • Aplicação: passa-cabos com membrana e corte em cruz para proteção de cabos em painéis metálicos
  • Materiais: PVC, TPE
  • Inflamabilidade: UL94-HB (PVC e TPE)
  • Conformidade: RoHS conforme
  • IP: não especificado
  • Unidades: milímetros
  • Referências e dimensões: ver tabela acima
  • Documentação: desenho 2D (PDF) disponível
  • Multimédia: vídeo disponível
