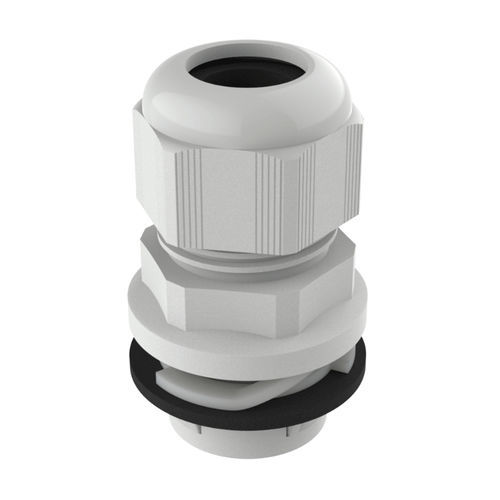

Prensa-cabo em Poliamida 6 PRPRA

IP66IP68resistente a UV

Visão geral
O prensa-cabos PRPRA instala-se por ligeira pressão, sem contraporca nem furos roscados, reduzindo o tempo de montagem em comparação com prensa-cabos standard.

Materiais e vedação
Fabricado em Poliamida 6 (PA6). Inclui junta tórica de vedação em Cloropreno (CR). Resistente aos raios UV.

Desempenho
Estanquidade: IP66 / IP68; Type 4X (UL 50E).

Montagem
Orifícios de painel: 12 a 40 mm. Espessura de painel suportada: 0,50 a 4,00 mm. Disponível com rosca métrica ou PG conforme referência.

Faixa de temperatura
-20 °C a +100 °C (contínuo); curto prazo: -30 °C a +150 °C.

Normas
Conforme VDE, UL, CSA, DNV; UL94 V2.

Cores disponíveis

• Cinzento claro RAL 7035
• Cinzento escuro RAL 7001
• Preto RAL 9005

Sob pedido mínimo: azul RAL 5015, branco RAL 9003 e vermelho RAL 3020.

Acessórios

• Ferramenta de desmontagem MHPRP: ferramenta especial para desmontagem do PRPRA e prensa-cabos push-fit compatíveis; fornecida na embalagem e disponível separadamente. Projetada para remoção quando o acesso traseiro é restrito.
• Tampão DTPB: tampões push-fit em polietileno de baixa densidade (LDPE) para vedação temporária durante montagem/transporte ou quando não em uso. Temperatura de serviço -40 °C a +60 °C. Quando usado com prensa-cabos com diafragma, o aperto da tampa comprime o tampão para melhorar a vedação. Selecionar D1 próximo ao diâmetro máximo de cabo suportado pelo prensa-cabos.

Ficheiros / Media
Desenho PDF disponível (2D). UL94: V2. Classificação IP: 68. RoHS: conforme. Medidas expressas em milímetros. Vídeo demonstrativo disponível.

Tabela de referências
Cabeçalho: Referencia | Furo do painel | Espessura máx. do painel | Intervalo do cabo (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 a 12,40 | 0,50 a 4,00 | 2,00 a 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 a 12,40 | 0,50 a 4,00 | 3,00 a 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 a 16,40 | 0,50 a 4,00 | 3,00 a 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 a 16,40 | 0,50 a 4,00 | 4,00 a 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 a 16,40 | 0,50 a 4,00 | 3,00 a 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 a 16,40 | 0,50 a 4,00 | 5,00 a 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 a 20,40 | 0,50 a 4,00 | 3,00 a 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 a 20,40 | 0,50 a 4,00 | 5,00 a 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 a 20,40 | 0,50 a 4,00 | 6,00 a 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 a 20,40 | 0,50 a 4,00 | 7,00 a 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 a 25,40 | 0,50 a 4,00 | 8,00 a 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 a 25,40 | 0,50 a 4,00 | 11,00 a 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 a 32,40 | 0,50 a 4,00 | 11,00 a 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 a 32,40 | 0,50 a 4,00 | 15,00 a 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 a 40,40 | 0,50 a 4,00 | 16,00 a 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 a 40,40 | 0,50 a 4,00 | 19,00 a 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

Notas
O desmontagem requer a ferramenta MHPRP. A vedação temporária pode ser feita com tampões DTPB. Vídeo e desenhos 2D disponíveis. Medidas em milímetros.

Características / Especificações técnicas

• Modelo: PRPRA
• Material do corpo: Poliamida 6 (PA6)
• Junta tórica: Cloropreno (CR)
• Resistência: IP66 / IP68; Type 4X (UL 50E)
• Orifícios de painel: 12 mm a 40 mm (consoante referência)
• Espessura de painel suportada: 0,50 mm a 4,00 mm
• Intervalos de cabo: 2,00 mm a 28,00 mm conforme referência
• Temperatura: -20 °C a +100 °C (contínuo); curto prazo -30 °C a +150 °C
• Normas: VDE, UL, CSA, DNV; UL94 V2
• Desmontagem: necessita ferramenta MHPRP (incluída ou disponível separadamente)
• Tampão temporário: DTPB (LDPE), temp. -40 °C a +60 °C, montagem por inserção
• Roscas disponíveis: métricas ou PG
• Cores padrão: RAL 7035, RAL 7001, RAL 9005 (outras sob pedido)
• Unidade de medida: milímetros
