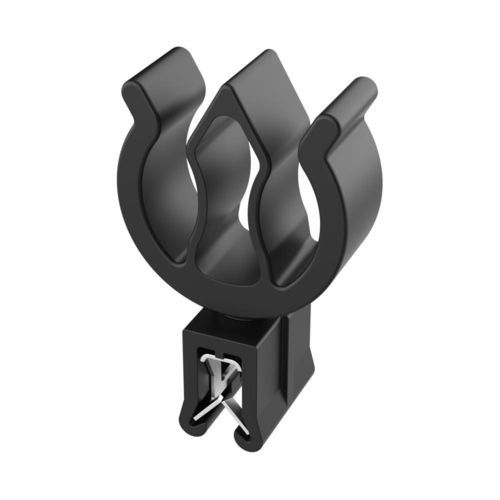

Fixador de cabo em aço inoxidável SFV

em material plásticoem nylonde encaixe rápido

Visão geral do produto
O grampo SFV fixa-se em painéis com espessura de 1–3 mm, típicos de quadros de módulos solares, proporcionando fixação sem necessidade de furo de montagem.

Funcionamento
O design de encaixe na borda permite instalação rápida e alta retenção axial. O canal de cabos em plástico isola os cabos dos quadros de alumínio, atendendo à norma UL 3741. Os cabos entram com pressão dos dedos e a retenção aumenta quando ambos os compartimentos de cabo estão preenchidos.

Principais características

• Espessura do painel: 1–3 mm
• Capacidade de cabos: até 2 cabos Ø 5,8–8,0 mm
• Material do clipe metálico: aço inox 304
• Material do corpo: nylon preto estabilizado térmica e UV
• Faixa de temperatura: 0°C a 85°C (nylon) / -40°C a 300°C (clipe metálico)
• Inflamabilidade do nylon: UL 94 V-2
• RoHS: Conforme
• IP: Não especificado
• Unidades: milímetros

Tabela de referência
Referência | Faixa de cabo (d) | Espessura do painel | D | B | L | H | C
02012000372 | 5,8 a 8,0 | 1,00 a 3,00 | 35,60 | 9,70 | 22,10 | 23,60 | 13,50

Especificações técnicas

• Modelo: SFV
• Montagem: Encaixe na borda, não requer furo de montagem
• Espessura de painel adequada: 1–3 mm
• Capacidade de cabos: até 2 cabos Ø 5,8–8,0 mm
• Componente metálico: clipe em aço inox 304
• Material do corpo: nylon preto estabilizado térmica e UV
• Limites de temperatura: nylon 0°C a 85°C; clipe metálico -40°C a 300°C
• Classificação de inflamabilidade (nylon): UL 94 V-2
• Normas atendidas: UL 3741 (isolamento dos cabos em relação aos quadros de alumínio)
• Unidade de medida: milímetros
