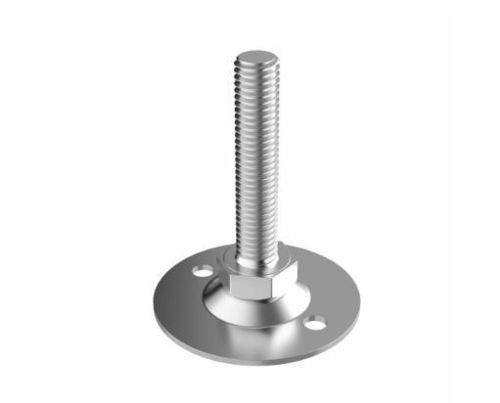

Pé de máquina LHVB

fotovoltaicoem aço zincadode nivelamento

Descrição
Os pés niveladores LHVB são fabricados em Aço Zincado (ZCS) e incluem um parafuso giratório DIN 558-4.6-A2F com base hexagonal. O ângulo de inclinação é de 10°–13° dependendo da referência. A base é fixada ao parafuso por um parafuso de bloqueio Torx T20 (torque máximo 3,4 Nm). Opções de base: base lisa ou base com dois furos para fixação ao chão (referências terminadas em H). Carga máxima aproximada por pé: 6380 N; recomenda-se margem de segurança. Os niveladores devem ser ajustados sem carga e destinam-se a aplicações estáticas (não como deslizadores).

Proteção e acessórios
Para proteção da superfície, existe tampa protetora LKB em LDPE para diâmetros de base 30 mm, 45 mm e 60 mm. Cores padrão: preto e natural.

Configurações especiais disponíveis

• Outras comprimentos e medidas de rosca sob pedido
• Base em Aço Inoxidável (SS)
• Rebaixo hexagonal para chave Allen no topo da rosca

Conformidade / Certificações
UL94: não indicado
IP: não indicado
RoHS: conforme
Medidas expressas em: milímetros

Vídeo
Vídeo do produto disponível.

Referências disponíveis (seleção)
Referência | Rosca Métrica (M) | L (mm) | D (mm) | H (mm) | Tipo | Carga máx (N)
00301201108 | M8 | 16,00 | 30,00 | 11,00–13,00 | 1 | 6380
00301201365 | M8 | 16,00 | 60,00 | 11,00–13,00 | 1 | 6380
00301201115 | M10 | 16,00 | 30,00 | 11,50–15,00 | 1 | 6380
00301201372 | M10 | 16,00 | 60,00 | 11,50–15,00 | 1 | 6380
...Gama completa disponível na página do produto.

Características / especificações técnicas

• Material: Aço Zincado (ZCS) para o corpo
• Parafuso: DIN 558-4.6-A2F giratório com base hexagonal
• Ângulo de inclinação: 10°–13° dependendo da referência (algumas variantes M10 11,50–15,00 mm)
• Parafuso de bloqueio: Torx T20 (torque máximo 3,4 Nm)
• Opções de base: sem furos ou com 2 furos para fixação ao chão (refs. terminadas em H)
• Carga aprox. por pé: 6380 N (recomenda-se margem de segurança)
• Ajuste: efetuar sem carga
• Uso recomendado: elementos estáticos (não deslizadores)
• Tampa protetora: LKB em LDPE para Ø 30 / 45 / 60 mm (cores: preto, natural)
• Configurações especiais: outros comprimentos/roscas, base SS, rebaixo hexagonal para chave Allen
• RoHS: conforme; UL94/IP: não indicados
• Unidades: milímetros
