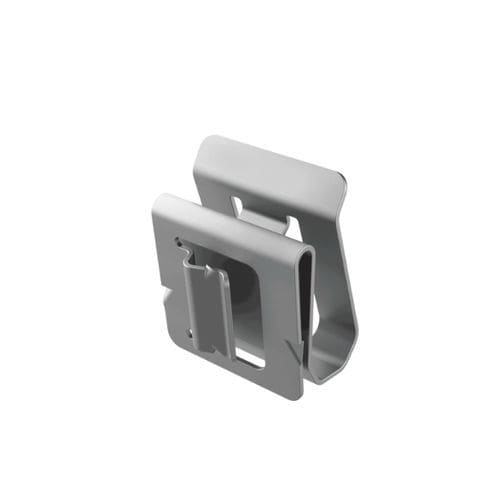

Clip de cabos SFD

fotovoltaicoem aço inoxidávelde traçagem

Visão geral do produto
O clipe de borda de painel bidirecional SFD foi concebido para fixação e guia de dois cabos homogêneos, fornecendo uma solução fiável para aplicações industriais e de energia. Fabricado em aço inoxidável AISI 301, apresenta resistência mecânica e à corrosão adequada para ambientes exigentes e temperaturas de operação elevadas.

Design e instalação
O modelo SFD tem um design bidirecional com dupla lingueta de travamento que permite instalação em posição vertical e horizontal. A lingueta curta é adequada para montagem em quadros com borda estreita. A instalação realiza-se por pressão manual até o clipe ficar fixo ao painel; a remoção ou reposicionamento requer uma chave de fendas. As bordas arredondadas protegem o isolamento do cabo durante a instalação e no serviço prolongado.

Durabilidade e faixa de temperatura
Espessura: 0.635 mm, proporcionando maior durabilidade em comparação com alternativas do mercado e garantindo uma vida útil mínima certificada de 20 anos. Faixa de temperatura de operação: -40 °C a +300 °C.

Aplicações

• Módulos fotovoltaicos
• Instalações elétricas
• Paineis de controlo
• Telecomunicações
• Máquinas industriais
• Sistemas de transporte
• Ambientes marinhos

Desenhos, aprovações e informações adicionais
PDF do desenho: disponível
UL94: não aplicável / não fornecido
IP: não aplicável / não fornecido
RoHS: conforme
Medidas expressas em: Millimeters
Vídeo: disponível

Referências e dimensões (tabela)
Cabeçalho: Reference | Cable range (d) | Panel thickness | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

Características / especificações técnicas

• Modelo: SFD
• Brand: ISC Plastic Parts
• Função: Fixação e guia de dois cabos homogêneos
• Material: Aço inoxidável AISI 301
• Design: Bidirecional com dupla lingueta de travamento (adequado para instalação vertical e horizontal)
• Lingueta curta para montagem em quadros com borda estreita
• Instalação: Pressão manual; remoção/reposicionamento com chave de fendas
• Bordas arredondadas para proteger o isolamento do cabo
• Espessura: 0.635 mm
• Vida útil mínima certificada: 20 anos
• Faixa de temperatura de operação: -40 °C a +300 °C
• Faixa de cabo (referência 02012000306): 5.10–8.40 mm
• Espessura do painel (referência 02012000306): 1.10–2.00 mm
• Dimensões (referência 02012000306): C = 25.00 mm, B = 19.80 mm, H = 9.90 mm
• Normas: RoHS compliant
