Pé para aparelho MFDD

fotovoltaicoem açoajustável

Descrição do produto

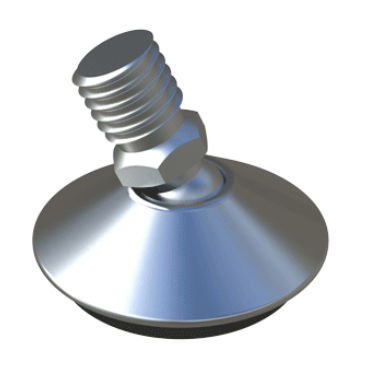

O pé nivelador inclinável MFDD possui base em aço e rosca métrica M10. Permite ajuste de altura e compensação angular até 24º, disponível em várias comprimentos e diâmetros para aplicações industriais.

Documentação e conformidade
Desenho PDF: transferível a partir da página do produto. UL94: não especificado. IP: não especificado. RoHS: conforme. Medidas em milímetros.

Mídia
Vídeo MP4 disponível demonstrando detalhes do produto e instalação.

Variantes (tabela)
Referência | Rosca Métrica (M) | L | D | H | Grau Inclin. Máx. (W)
00900101334 | M10 | 10,00 | 33,20 | 12,00 | 24º
00900101335 | M10 | 10,00 | 50,00 | 15,20 | 24º
00900101336 | M10 | 20,00 | 33,20 | 12,00 | 24º
00900101337 | M10 | 20,00 | 50,00 | 15,70 | 24º
00900101338 | M10 | 30,00 | 33,20 | 12,00 | 24º
00900101339 | M10 | 30,00 | 50,00 | 15,70 | 24º

Famílias relacionadas

• MNI (versão fixa sem inclinação)
• Famílias e insertos sugeridos: LJMZ, LJMSZ, LJRS, JTPU, LJM, JTPO, LJMO, JTPOA

Características / especificações técnicas

• Modelo: MFDD
• Denominação: Pé nivelador inclinável com base em aço
• Base: aço
• Rosca métrica: M10 (todas as referências listadas)
• Referências disponíveis: 00900101334, 00900101335, 00900101336, 00900101337, 00900101338, 00900101339
• Exemplo dimensões: L = 10,00 / 20,00 / 30,00 mm; D = 33,20 / 50,00 mm; H ≈ 12,00 / 15,20 / 15,70 mm
• Grau de inclinação máximo: 24º
• RoHS: Conforme
• UL94: Não especificado
• IP: Não especificado
• Unidade: milímetros
