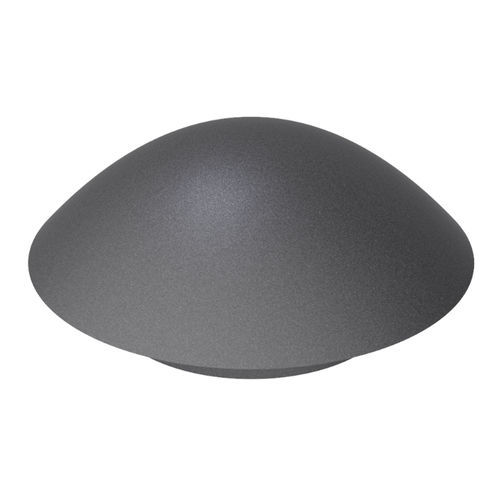

Tampão redondo ZBA

sem roscade encaixe por pressãoem termoplástico

Descrição
A família de tampões ZBA destina-se a aplicações industriais e exteriores que exigem material resistente às intempéries e boas propriedades de isolamento. Fabricados em TPE (dureza 75/85 Shore A), permitem instalação manual rápida e vedação fiável.

Principais características

• Adequados para painéis com espessura de 0,80 a 3,20 mm.
• Diâmetros de furos de montagem disponíveis: 12,70 mm a 34,90 mm.
• Submersíveis — fornecem estanqueidade após instalação.
• Certificação UL conforme referência (UL listado ou UL reconhecido); referências UL listadas podem incluir NEMA 4 e 4X.
• Classificação de inflamabilidade: 94V-0.
• Faixa de temperatura de trabalho: -60°C a 135°C.
• Instalação manual rápida, sem necessidade de ferramentas.

Tabela de referências e dimensões (medidas em milímetros)
Referência | Furo Painel (A) | Espessura Painel (G) | D | H | C
02007000300 | 12,70 | 0,80 a 3,20 | 23,10 | 11,40 | 7,40
02007000301 | 15,90 | 0,80 a 3,20 | 26,50 | 11,90 | 7,90
02007000302 | 19,10 | 0,80 a 3,20 | 29,20 | 13,00 | 8,90
02007000303 | 22,20 | 0,80 a 3,20 | 32,50 | 13,50 | 9,10
02007000304 | 25,40 | 0,80 a 3,20 | 35,80 | 14,20 | 10,20
02007000305 | 27,80 | 0,80 a 3,20 | 38,60 | 14,00 | 10,20
02007000306 | 34,90 | 0,80 a 3,20 | 45,20 | 14,30 | 10,70

Documentos e conformidade

• Medidas em milímetros.
• Conformidade RoHS indicada.
• Desenhos 2D e vídeos do produto disponíveis.

Características / especificações técnicas

• Marca: ISC Plastic Parts
• Família / Modelo: ZBA
• Material: TPE (elastómero termoplástico)
• Dureza: 75/85 Shore A
• Espessura de painel compatível: 0,80–3,20 mm
• Diâmetro do furo de montagem: 12,70–34,90 mm
• Estanqueidade: submersível, fornece estanqueidade após instalação
• Inflamabilidade: 94V-0
• Certificações: UL (conforme referência); NEMA 4 e 4X em referências UL listadas
• Temperatura de trabalho: -60°C a 135°C
• Instalação: manual, rápida, sem ferramentas
