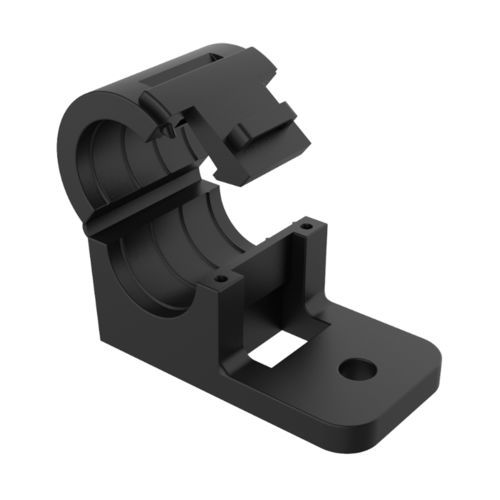

Fixador de cabo em nylon ZAB

para aplicações fotovoltaicas

Descripción
A nossa gama de abraçadeiras ZAB apresenta um design único que permite que a instalação seja independente da colocação do cabo. Fabricadas em Nylon (PA66), suportam temperaturas até 105º e cumprem a classificação de inflamabilidade UL94 V2.

Funcionalidade

• Mecanismo de desbloqueio e libertação que facilita as operações de manutenção.
• Ranhuras internas proporcionam retenção axial do feixe de cabos.
• Instalação possível sem posicionamento prévio do cabo, simplificando a montagem.

Aplicações
Utilizadas em estruturas de energia solar e em várias aplicações industriais de gestão e fixação de cabos.

Documentação / Certificação / Informação adicional

• UL94: V2 - opção V0 indicada
• RoHS: conforme
• IP: não especificado
• Medidas: valores expressos em milímetros
• Desenho: PDF disponível na ficha do produto
• Vídeo: vídeo do produto disponível

Referências e dimensões (mm)
Referência | Máx. diâmetro do feixe (d) | A | D | E | H
02001002010 | 9,70 | 25,40 | 5,10 | 22,10 | 23,60
02001002011 | 9,70 | 25,30 | 6,70 | 22,10 | 23,60
02001002012 | 12,70 | 25,40 | 5,10 | 25,00 | 26,90
02001002013 | 12,70 | 25,40 | 6,90 | 25,00 | 26,90
02001002014 | 16,00 | 25,40 | 5,10 | 26,40 | 29,70
02001002015 | 16,00 | 25,40 | 6,90 | 26,40 | 29,70
02001002016 | 19,10 | 31,80 | 6,90 | 30,70 | 33,00
02001002017 | 19,10 | 31,80 | 8,40 | 30,70 | 33,00
02001002018 | 22,40 | 31,80 | 6,90 | 32,30 | 35,80
02001002019 | 22,40 | 31,80 | 8,40 | 32,30 | 35,80
02001002020 | 25,40 | 31,80 | 6,90 | 34,50 | 39,10
02001002021 | 25,40 | 31,80 | 8,40 | 34,50 | 39,10

Características / Especificações técnicas

• Marca: ISC Plastic Parts
• Modelo: ZAB
• Material: Nylon (PA66)
• Temperatura máxima de trabalho: 105º
• Classificação de inflamabilidade: UL94 V2 (opção V0 indicada)
• Conformidade RoHS: Sim
• IP: não especificado
• Características do projecto: desbloqueio e libertação para manutenção; ranhuras internas para retenção axial
• Aplicações típicas: estruturas de energia solar e fixação/proteção de cabos
• Dimensões: ver tabela de referências (mm)
• Meios do produto: desenhos 2D (PDF) e vídeo disponíveis
