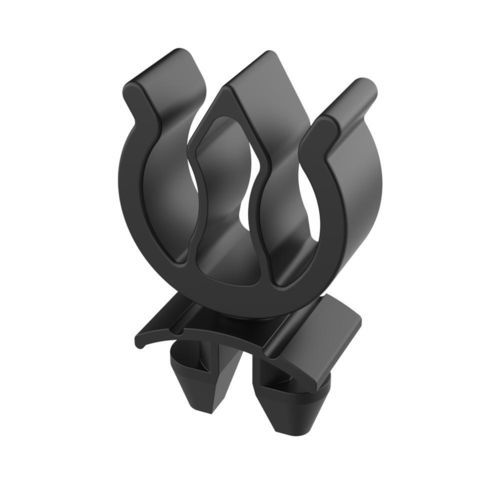

Fixador de cabo em nylon SGF

em Poliamida 6reutilizávelresistente a UV

Descrição
Os clips de fixação rápidos SGF permitem a fixação de cabos através de um sistema de montagem por fricção de 1/4 de volta (90°) dentro da ranhura do perfil. Projetados para instalação manual com uma simples rotação, proporcionam fixação segura, elevada resistência à tração e possibilidade de reposicionamento e reutilização.

Funcionalidade

• Inserção de cabos por pressão dos dedos para cabeamento rápido no local.
• Duas cavidades para cabos que aumentam a retenção quando ambas são utilizadas.
• Reutilizáveis: desbloquear com uma rotação de 90° para remover e reposicionar ao longo do perfil.

Dados do produto

• Capacidade de cabos: até 2 cabos Ø 5,8 – 8,0 mm
• Material: Nylon 6/6 estabilizado ao calor e UV
• Inflamabilidade: UL 94 V-2 (ver página do produto para opções V-0)
• Faixa de temperatura: −40 °C a 115 °C

Conformidade / Informação adicional

• UL94: V2 - V0 (indicado na página do produto)
• IP: nenhum / não aplicável
• RoHS: conforme
• Medidas expressas em: milímetros
• PDF do desenho: disponível
• Vídeo: disponível

Informação sobre tipos
O Tipo 1 corresponde ao perfil "T-Type", adequado para perfis solares e industriais. O Tipo 2 corresponde ao perfil "I-Type". O perfil I-Type é um perfil de alumínio comum utilizado em estruturas de automação industrial, sistemas de montagem de painéis solares, vigas leves e aplicações industriais em geral. Verifique a dimensão da ranhura de ancoragem para confirmar qual referência se adapta melhor a cada perfil.

Tabela de referências
Referência | Faixa de cabo (d) | Ranhura de montagem | L / B | D | L1 | B1 | Tipo
02012000435 | 5,8 a 8,0 | 6,35 a 9,50 | 33,30 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000436 | 5,8 a 8,0 | 9,50 a 12,50 | 36,80 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000437 | 5,8 a 8,0 | 12,50 a 13,00 | 35,30 / 9,60 | 22,10 | 26,20 | 17,80 | 1
02012000438 | 5,8 a 8,0 | 8,00 | 36,80 / 9,60 | 22,10 | 25,70 | 12,20 | 2

Características técnicas / especificações

• Nome do modelo: SGF
• Material: Nylon 6/6 estabilizado ao calor e UV
• Capacidade de cabos: até 2 cabos Ø 5,8 – 8,0 mm
• Sistema de montagem: bloqueio por fricção 1/4 de volta (90°) dentro da ranhura de montagem
• Instalação: rotação manual; reutilizável por desbloqueio a 90°
• Inflamabilidade: UL 94 V-2
• Faixa de temperatura: −40 °C a 115 °C
• RoHS: conforme
• Classificação IP: não aplicável / sem proteção IP indicada
• Unidade de medidas: milímetros
• Várias referências de produto disponíveis (ver tabela de referências para diferenças de ranhura de montagem e dimensões)
