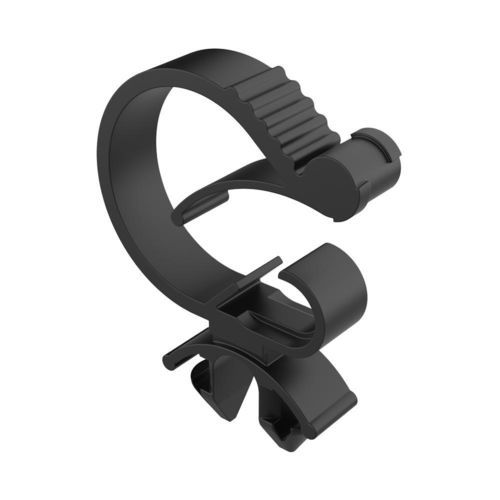

Guia de cabos SGD

Descrição do produto
O nosso guia de cabos para módulos solares SGD é projetado para montagem bidirecional em orifícios ovais nas estruturas dos painéis fotovoltaicos. A geometria dedicada evita a rotação involuntária em orifícios ovais padrão, garantindo um posicionamento estável.
A sua função principal é o encaminhamento e a gestão de cabos em configurações diretas ou a 90°, permitindo orientações Norte/Sul ou Este/Oeste. A instalação manual é efetuada por inserção por pressão e rotação de 90°, proporcionando retenção por fricção firme com alta resistência à extração.

Material e conformidade

• Material: Nylon 6/6, estabilizado contra calor e UV
• Inflamabilidade: UL 94 V-2
• Intervalo de temperatura: -40°C a 115°C
• Características: Destacável, reutilizável, sistema anti-torção
• RoHS: conforme

Funcionalidade
Proporciona retenção segura dos cabos e acomoda uma ampla gama de diâmetros de cabo.

Medidas e informações adicionais
Medidas expressas em: Milímetros. IP: não indicado.

Variantes disponíveis
Referência | Faixa de cabo (d) | Tamanho furo painel | Espessura painel | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

Documentos e mídias
Desenho disponível em PDF (link do desenho fornecido na página). Vídeo disponível que ilustra o produto e a instalação.

Especificações técnicas

• Modelo: SGD
• Material: Nylon 6/6, estabilizado contra calor e UV
• Inflamabilidade: UL 94 V-2
• Intervalo de temperatura: -40°C a 115°C
• Características: Destacável, reutilizável, sistema anti-torção
• Medidas expressas em: Milímetros
• RoHS: conforme
• IP: não especificado
