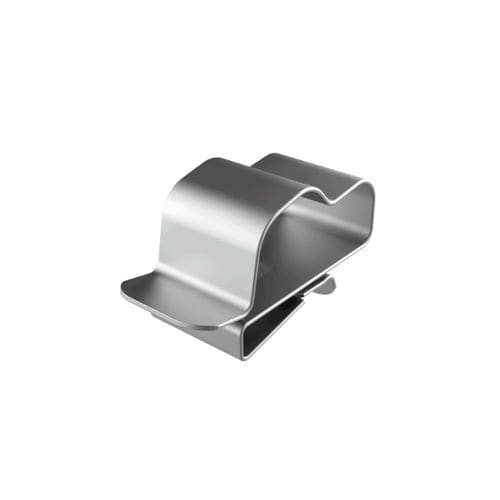

Fixador de cabo em aço inoxidável SFB

de encaixe rápidocom cliperesistente à corrosão

Descrição do produto
O clipe de borda de painel SFB destina-se à fixação e orientação de dois cabos heterogêneos na borda do painel, mesmo sem perfis estruturais. Fabricado em aço inoxidável AISI 410 tratado termicamente, proporciona elevada resistência mecânica e boa resistência à corrosão, adequado para instalações fotovoltaicas e ambientes industriais. Possui duas cavidades diferenciadas: uma para cabos de módulo até Ø 7,6 mm e outra para cabos de micro-inversores Ø 10,5–12 mm. A montagem é por pressão manual; a lingueta de travamento mantém o clipe firmemente ancorado. A remoção ou reposicionamento é feita com uma chave de fenda. A ranhura na lingueta permite o uso de abraçadeiras para fixação adicional. Bordas arredondadas protegem o isolamento dos cabos e reduzem o risco de abrasão.

Desempenho e certificação
Espessura: 0,508 mm. Força de retenção: até 6,8 kg. Vida útil mínima certificada: 20 anos. Faixa de temperatura de operação: -40 °C a +300 °C. Certificação: c-UL-us. RoHS: conforme. UL94: não disponível. IP: não disponível. Medidas expressas em: milímetros.

Aplicações

• Módulos fotovoltaicos
• Sistemas elétricos e painéis de controle
• Instalações marítimas
• Telecomunicações
• Máquinas industriais

Tabela de referências (mm)
Referência | Alcance máx. cabo (d1) | Alcance cabo (d2) | Espessura do painel
02012000303 | 7,60 | 10,50 a 12,00 | 1,30 a 3,00
02012000304 | 7,60 | 10,50 a 12,00 | 3,00 a 6,40

Desenho / Vídeo
Desenho PDF: não disponível diretamente na página. Vídeo: disponível mostrando o produto e o uso.

Características / Especificações técnicas

• Modelo: SFB
• Marca: ISC Plastic Parts
• Material: aço inoxidável AISI 410 tratado termicamente
• Espessura: 0,508 mm
• Força de retenção: até 6,8 kg
• Vida útil mínima certificada: 20 anos
• Faixa de temperatura de operação: -40 °C a +300 °C
• Certificações: c-UL-us
• RoHS: conforme
• Cavidades: duas cavidades diferenciadas — uma para cabos de módulo até Ø 7,6 mm e outra para cabos de micro-inversor Ø 10,5–12 mm
• Montagem: pressão manual com lingueta de travamento; remoção/reposicionamento com chave de fenda
• Fixação adicional: ranhura na lingueta para abraçadeiras
• Design da borda: bordas arredondadas para evitar danos ao isolamento
• Aplicações típicas: instalações fotovoltaicas, painéis elétricos/de controle, naval, telecomunicações, máquinas industriais
• Variantes de referência e faixas de espessura de painel: ver tabela de referências acima
