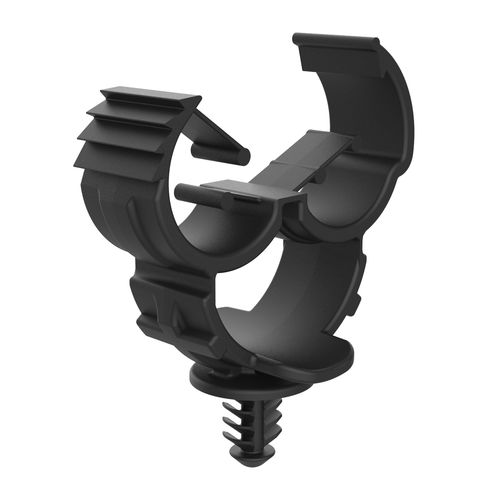

Fixador de cabo em material plástico

de encaixe rápidopara aplicações fotovoltaicas

Descrição
Abraçadeiras tipo clip com ancoragem em forma de pinheiro (inserção em painel) projetadas para centralizar e fixar automaticamente cabos e tubos. O sistema de autoclosing permite posicionar o cabo/tubo e, ao aplicar pressão, fechar e fixar rapidamente, reduzindo o tempo de instalação. Existem referências que cobrem diferentes intervalos de diâmetro e espessuras de painel.

Aplicações

• Fixação e centralização de cabos ou tubos em painéis e chapas
• Roteamento e retenção em quadros elétricos, invólucros e chassis
• Adequado para instalações industriais e de controlo

Documentação e certificações

• Desenho (PDF) e vídeo demonstrativo disponíveis
• RoHS: conforme
• UL94: não especificado
• Índice de proteção IP: não especificado
• Medidas em milímetros (mm)

Tabela - Referências e principais dimensões (valores em mm)
Referenz | Apto para | Espessura do Painel | Diâmetro do Tubo | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 a 15,00 | 8 a 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 a 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 a 16,00

Características / Especificações técnicas

• Tipo de produto: abraçadeira clip com ancoragem tipo pinheiro (inserção em painel)
• Sistema: autoclosing para centralização e fixação automática de cabos/tubos
• Compatibilidade: variantes para diferentes diâmetros (ver tabela)
• Material: plástico (referência do material não especificada)
• Conformidade: RoHS declarada; UL94/IP não especificados
• Referências disponíveis: 02800120011, 02800120010
• Documentação técnica: desenho em PDF e vídeo disponíveis
