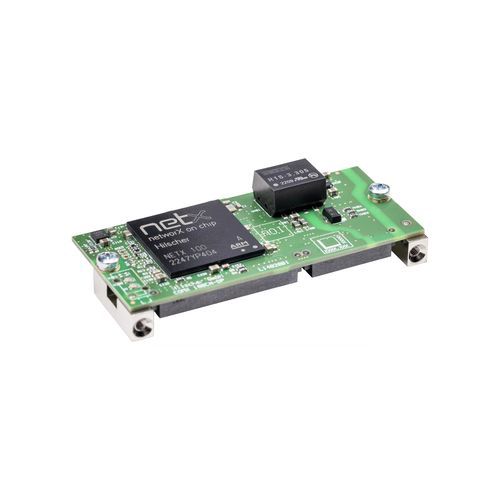

Módulo de comunicação USB COMX 100CN-DP

RS-485PROFIBUS-DPEthernet

Visão geral
O módulo de comunicação COMX 100CN-DP foi desenvolvido para integração em equipamentos de automação, fornecendo a inversores, controladores de robôs e PLCs uma interface de rede PROFIBUS. As tarefas de comunicação são executadas de forma autónoma no módulo, independentes do processador host.

Principais características

• Interface universal PROFIBUS DP / PROFIBUS‑MPI (Master ou Slave)
• Posicionamento flexível do conector de rede
• Mesmo hardware utilizável como Master ou Slave (depende de firmware/licença)
• Pronto a usar com firmware pré‑carregado
• Ligação ao host via memória Dual‑Port paralela ou interface SPI 50 MHz

Detalhes do produto
Os dados de processo são trocados através de uma Dual‑Port‑Memory acessível por um barramento paralelo de 8/16 bits ou por uma interface SPI de 50 MHz. Os módulos COMX suportam protocolos real‑time/fieldbus como Master ou Slave. Algumas variantes incluem duas portas Ethernet para topologias em linha. A alteração de protocolo realiza‑se carregando o firmware adequado e, para funções Master, aplicando uma licença de software. A disponibilidade é garantida por 10 anos graças ao controlador de rede Hilscher netX.

Protocolos suportados

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Dados técnicos (resumo)
COMX 100CN-DP — Nº de peça: 1532.410
Descrição breve: Módulo de comunicação PROFIBUS
Controlador de comunicação: netX (netX 100)
Memória integrada: RAM: 8 MB SDRAM; FLASH: 4 MB serial Flash
Alimentação: +3,3 V DC ±5 %; Corrente típica/máx.: aprox. 430 mA / 460 mA; Potência típica: aprox. 1,5–1,6 W
Interface do sistema: Dual‑Port‑Memory paralela (conector SMT 50 pinos, passo 1,27 mm)
Interface de comunicação: PROFIBUS (RS‑485, sem potencial; conector SMT 30 pinos, passo 1,27 mm)
Diagnóstico: UART ou sinal USB disponível na interface host se integrado
LEDs: SYS (RUN/RDY), COM (STA/ERR)
Ambiente: Temp. operação: -20 °C … +70 °C; Armazenamento: -40 °C … +85 °C; Humidade: 10 % … 95 % HR (não condensante)
Dispositivo: Dimensões (C×L×A): 70 × 30 × 21,5 mm; Peso: aprox. 35–40 g; Fixação: parafusos metálicos aparafusáveis conforme comX Design Guide

Características / especificações técnicas

• Modelo: COMX 100CN-DP
• Nº peça: 1532.410
• Controlador: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Tamanho Dual‑Port‑Memory: 16 KByte (8/16 bit)
• Conector host: SMT 50 pinos, 1,27 mm
• Conector PROFIBUS: SMT 30 pinos, RS‑485, sem potencial
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente típica: ~430 mA (typ) / 460 mA (max)
• Potência típica: ~1,5–1,6 W
• Temperatura de funcionamento: -20 °C a +70 °C
• Dimensões: 70 × 30 × 21,5 mm; Peso ≈ 35–40 g
• Software de configuração: SYCON.net
• Conformidade: RoHS, CE, UKCA; EMC: série EN 61000
