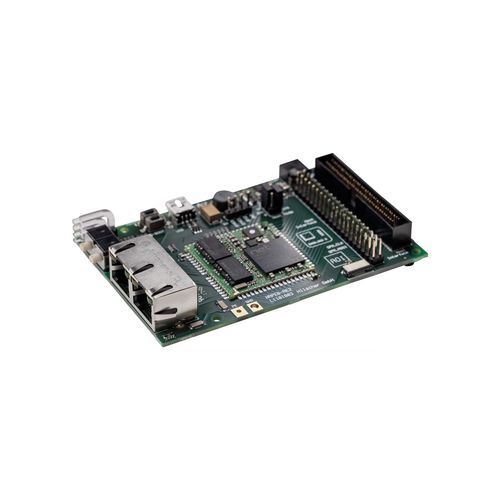

Placa de avaliação NRPEB 52-RE

Visão geral
A placa de avaliação netRAPID 52 NRPEB 52-RE oferece uma alternativa rápida e segura ao desenvolvimento próprio de uma interface escrava Ethernet em tempo real. O kit é baseado num chip carrier netX compacto de 32 x 32 mm (formato selo) que pode ser soldado ao sistema host manualmente ou em produção SMD. O carrier inclui transformadores Ethernet, memória SQI Flash e um chip netX multiprotocolo; a pilha de protocolos é executada na RAM interna do netX. O hardware do host necessita apenas de conectores de rede, LEDs e interruptores de endereço; uma PCB de 2 camadas é suficiente. O desenvolvimento de aplicações faz‑se através da API netRAPID. A funcionalidade completa requer a compra única de um firmware licenciado e o seu carregamento durante a produção.

Destaques

• Avaliação simples da tecnologia netRAPID
• Inclui uma versão limitada de firmware para escravo Real-Time Ethernet
• Inclui 3 chip carriers NRP 52-RE para protótipos iniciais
• Inclui todas as ferramentas e documentação necessárias para avaliação
• Solução hardware única para múltiplos sistemas Real-Time Ethernet

Protocolos suportados

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informações de encomenda
Nome do produto | Número da peça | Breve descrição
NRPEB 52-RE | 7600.200 | netRAPID 52 Evaluation Board - Real-Time Ethernet

Especificações técnicas

• Modelo: NRPEB 52-RE (netRAPID 52 Evaluation Board)
• Kit de avaliação inclui: placa de avaliação, firmware limitado para Real-Time Ethernet, 3 chip carriers NRP 52-RE, ferramentas e documentação
• Tamanho do chip carrier (netX stamp): 32 x 32 mm
• Componentes a bordo: transformadores Ethernet, SQI Flash, chip netX multiprotocolo
• Execução da pilha de protocolos: na RAM interna do netX
• Requisitos do host: conectores de rede, LEDs, interruptores de endereço; PCB de 2 camadas suficiente
• Desenvolvimento de aplicações: via API netRAPID
• Firmware: funcionalidades completas exigem aquisição e carregamento de firmware licenciado durante a produção
• Sistemas Real-Time Ethernet suportados: ver lista de protocolos
• Número da peça: 7600.200
