Módulo de comunicação Modbus TCP NRP 52-RE

fieldbusEtherCATPowerlink

Cabeçalho do produto

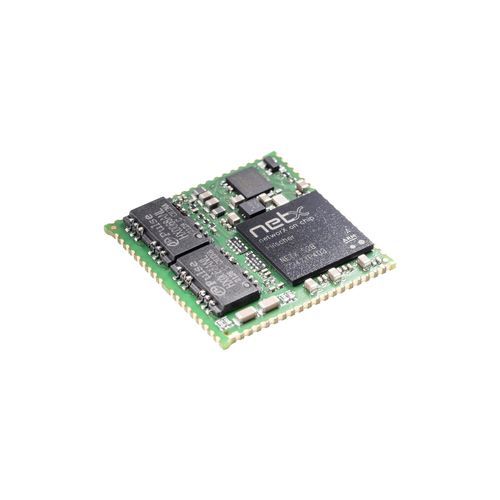

Módulo SoM netX 52 NRP 52-RE com transformador - Escravo Ethernet em tempo real

Resumo
O netRAPID NRP 52-RE é um chip carrier netX 52 em formato selo (32 x 32 mm), pronto para soldagem, projetado para aplicações de escravo Ethernet em tempo real. Inclui os componentes necessários: transformadores Ethernet integrados, SQI Flash e o chip multiprotocolo netX, e destina-se a ser soldado diretamente ao sistema host (manual ou processo SMD). A pilha de protocolos executa-se na RAM interna do netX; o desenvolvimento da aplicação limita-se ao uso da API netRAPID.

Destaques

• Interface de escravo Ethernet em tempo real completa em espaço reduzido
• Transformadores integrados para economizar área na PCB
• Conexão ao host via memória de dupla porta ou SPI
• Uma plataforma de hardware para vários sistemas Real-Time Ethernet

Descrição detalhada
O compacto chip carrier (32 x 32 mm) reduz o risco de integração e o esforço de desenvolvimento. No lado do host, são necessários apenas conectores de rede, LEDs e chaves de endereçamento; uma PCB simples de 2 camadas é suficiente. O dispositivo é fornecido pronto para soldagem e suporta soldagem manual ou produção SMD. Para ativar todas as funcionalidades do netRAPID, o firmware licenciado deve ser adquirido uma única vez e carregado durante a fabricação.

Protocolos suportados

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informações de pedido (excerto)
Nome do produto | Número da peça | Breve descrição
NRP 52-RE | 767x.100 | Módulo SoM netX 52 com transformador - Escravo Ethernet em tempo real

Transferências

• Folha de dados netRAPID (EN)

Especificações técnicas

• Modelo: NRP 52-RE
• Formato: formato selo, pronto para soldagem (aprox. 32 x 32 mm)
• Componentes incluídos: chip multiprotocolo netX, transformadores Ethernet integrados, SQI Flash
• Interfaces do host: memória de dupla porta ou SPI
• Execução da pilha de protocolos: RAM interna do netX
• Aplicação: escravo Ethernet em tempo real
• PCB do host: PCB simples de 2 camadas suficiente
• Montagem: pronto para soldagem, compatível com soldagem manual ou produção SMD
• Firmware: firmware netRAPID licenciado a adquirir uma vez e a carregar na fabricação
• Número de peça (exemplo): 767x.100
