Módulo de interface USB NJ 100DN-DP

D-SubRS-485PROFIBUS DP

Visão geral

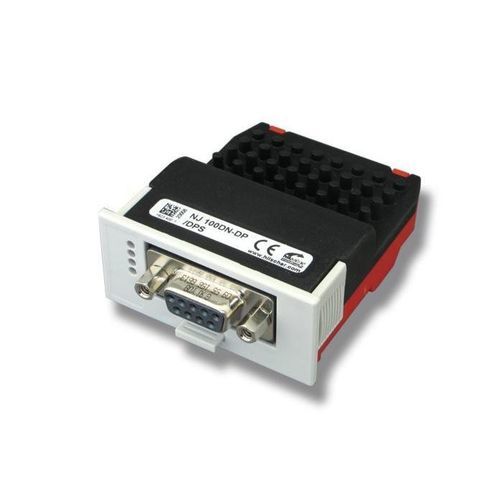

O módulo intercambiável netJACK NJ 100DN-DP fornece funcionalidade PROFIBUS DP como mestre ou escravo através de uma interface de memória paralela de duplo porto. Projetado para aplicações embarcadas, integra o controlador de comunicação netX 100 numa caixa fechada IP40 e instala‑se por encaixe sem ferramentas na placa portadora, permitindo instalação tardia ou substituição rápida. O suporte Hilscher e a arquitetura netX garantem disponibilidade a longo prazo e permitem aplicações específicas do cliente (soft‑PLC, visualização, aplicações personalizadas).

Destaques

• Interface universal PROFIBUS DP (Mestre ou Escravo) em caixa fechada IP40
• Instalação por encaixe sem ferramentas diretamente na placa portadora
• Mesmo hardware para modos Mestre ou Escravo
• Não são necessários acessórios de montagem adicionais
• Conexão host via memória paralela de duplo porto (DPM)

Protocolos suportados

• PROFIBUS DP Mestre
• PROFIBUS DP Escravo

Especificações técnicas

• Número da peça: 1623.400
• Descrição breve: Exchangeable Module Dual-port memory - PROFIBUS DP
• Controlador de comunicação: netX 100
• Memória integrada: 8 MB SDRAM; 4 MB Flash serial EPROM
• Tensão de alimentação: +3.3 V ± 5 % DC
• Corrente típica / máxima: 434 mA / 500 mA
• Consumo típico: 1.43 W
• Interface de sistema (tipo de barramento): Memória paralela de duplo porto
• Tipo de conector (host): Conector de 80 pinos (SAMTEC FSI-140-03-G-D-AB)
• Espaçamento / largura dos pinos: 0.45 mm / 0.55 mm
• Tamanho da memória DPM: 64 KByte (16 linhas de endereço), 16 KByte usado pelo firmware
• Largura de acesso a dados ao DPM: 8/16 bit
• Tipo de interface de comunicação: RS-485, sem potencial
• Conector de campo: Soquete D-Sub de 9 pinos
• Interface de diagnóstico: USB ou UART (sinal disponível no host somente se integrado)
• Indicadores: SYS Estado do sistema (verde: RUN, amarelo: RDY); COM Estado da comunicação (verde: STA, vermelho: ERR)
• Temperatura ambiente (operação): -20 °C … +70 °C
• Temperatura ambiente (armazenamento): -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): Comprimento: 68.2 mm / 60 mm (com / sem DSUB); Largura: 53.4 mm (painel frontal) / 50.4 mm (corpo); Altura: 25.2 mm (painel) / 19.2 mm (corpo)
• Peso: aprox. 68 g
• Caixa: Módulo fechado
• Grau de proteção: IP40
• Montagem / Instalação: Através de furos de pegada fresados na placa portadora e suportes de retenção. Nenhum acessório de montagem necessário. Ciclos de inserção/remoção max. 10
• Software de configuração: SYCON.net
• Conformidade: RoHS: sim; REACH: sim
• Certificação UL: cURus, arquivo UL E334100
• EMC / CE / UKCA: CE: sim; UKCA: sim; Emissão: EN 55011; Imunidade: EN 61131-2
• Testes ambientais: Shock EN60068-2-27; Vibração EN60068-2-6
