Módulo de comunicação serial NIC 50-DPS

PROFIBUS-DPModBUS RTUUART

Visão geral do produto

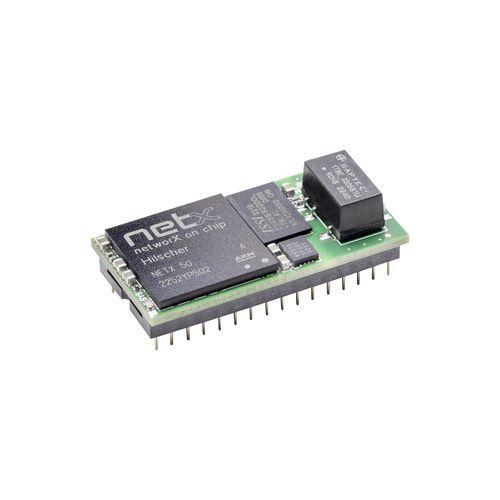

O NIC 50-DPS é um circuito integrado de comunicação compacto em formato DIL-32, projetado como PROFIBUS DP Slave para fornecer comunicação a dispositivos escravos simples sem processador host. O netIC é um módulo single-chip baseado no controlador de rede Hilscher netX e integra todos os componentes de uma interface fieldbus ou Ethernet em tempo real, incluindo um switch de 2 portas e hub integrados. Ao carregar um firmware diferente, um único netIC pode ser usado para vários sistemas de comunicação. O payload é transferido para a aplicação via interfaces seriais (UART, SPI) usando comandos simples de leitura/escrita. O amplamente utilizado protocolo Modbus RTU está disponível como protocolo serial. Registradores de deslocamento convencionais podem ser controlados como I/O digitais via interface serial síncrona, permitindo que aplicações simples apenas de I/O funcionem sem processador host.

Destaques

• Módulo de comunicação compacto DIL-32 para dispositivos de campo econômicos
• Conexão com host via Modbus RTU por SPI ou UART
• Interface PROFIBUS DP Slave incluindo lógica de barramento
• Conexão direta de dados I/O via registrador de deslocamento externo
• Um projeto para várias redes graças a interfaces uniformes e flexibilidade de firmware

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave

Informações de pedido (trecho)
Nome do produto | Número de peça | Breve descrição
NIC 50-DPS | 1541.420/DPS | CI de comunicação DIL-32 - PROFIBUS DP Slave

Notas
A tecnologia netX fornece garantia de fornecimento de 10 anos. O netIC usa interfaces host seriais (UART, SPI) para dispositivos com baixo fluxo de dados e suporta conexão direta a registradores de deslocamento para aplicações simples apenas de I/O. O firmware pode ser alterado para direcionar outros fieldbus ou sistemas Ethernet em tempo real.

Especificações técnicas

• Formato: CI de comunicação DIL-32
• Modelo: NIC 50-DPS
• Número de peça: 1541.420/DPS
• Interface principal ao host: SPI ou UART (Modbus RTU)
• Interface de rede: PROFIBUS DP Slave incluindo a lógica de barramento
• I/O diretos: via registrador de deslocamento síncrono externo
• Baseado em: controlador de rede Hilscher netX
• Capacidades: módulo single-chip com switch de 2 portas e hub integrados; firmware alterável para múltiplos sistemas de comunicação
• Garantia de fornecimento: 10 anos (tecnologia netX)
