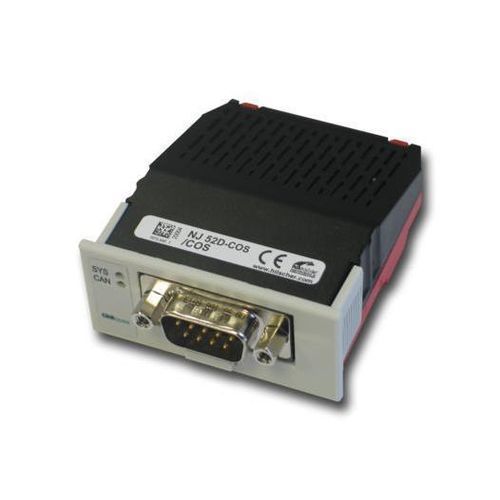

Módulo de interface USB NJ 52D-COS

D-SubCANopenPCI

Descrição
O módulo intercambiável PCI Express netJACK NJ 52D-COS fornece uma interface escrava CANopen em uma caixa fechada IP40. Desenvolvido para aplicações embarcadas e industriais, suporta conexão ao host via memória dual-port paralela ou SPI serial de alta velocidade e pode ser montado sem ferramentas através de furos usinados na footprint e grampos de retenção. O conector e os trilhos de montagem são implementados como áreas de contato/cortes na placa de suporte, permitindo instalação por plug-in antes do envio ou pelo cliente final.

Aplicações e funções

• Solução de interface para inversores, HMI e sistemas de identificação
• Suporte a funções adicionais como soft-PLC, visualização e aplicações do cliente
• Serviços de design e produção personalizados disponíveis
• Garantia de fornecimento de 10 anos baseada no controlador de rede Hilscher netX

Destaques

• Interface universal CANopen Slave em caixa fechada IP40
• Conexão ao host via memória dual-port ou SPI
• Instalação plug-in simples sem ferramentas
• Sem componentes adicionais necessários para montagem e conexão à placa carrier
• Substituto funcionalmente compatível do NJ 10D-COS

Protocolos suportados

• CANopen Slave

Características / especificações técnicas

• Número de peça: 1672.540
• Descrição breve: Módulo intercambiável SPI - CANopen Slave
• Controlador de comunicação: netX 52
• Memória integrada: RAM 8 MB SDRAM; FLASH 4 MB Flash serial EPROM
• Tensão de alimentação: +3.3 V ± 5 % DC
• Corrente típica/máxima: 356 mA / 410 mA
• Consumo típico: 1.35 W
• Interface do sistema: Memória Dual-Port paralela ou serial
• Tipo de conector: Conector de 60 pinos (SAMTEC FSI-130-03-G-D-AB)
• Distância entre pinos / largura do pino: 0.45 mm / 0.55 mm
• Tamanho da memória dual-port: 64 KByte (16 linhas de endereço), das quais 8 KByte são usados pelo firmware (13 linhas de endereço, 8 KByte mais baixos)
• Largura de acesso a dados à Dual-Port Memory (DPM): 8/16 bit
• Interface serial de memória dual-port: SPI Slave, modo 3
• Taxa SPI: Máx. 50 MHz
• Interface de comunicação / protocolo: CANopen Slave
• Tipo de interface CAN: ISO 11898, sem potencial
• Conector CAN: Plug D-Sub de 9 pinos (quando implementado no host)
• Interface de diagnóstico: USB ou UART (sinal na interface host; disponível apenas se integrado no sistema host)
• Indicadores: SYS Estado do sistema, verde: RUN, amarelo: RDY; indicador de estado da comunicação CAN
• Faixa de temperatura ambiente para operação: -25 °C … +70 °C
• Faixa de temperatura ambiente para armazenamento: -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): Comprimento: 68.2 mm / 60 mm (com / sem soquete DSUB); Largura: 53.4 mm (painel frontal) / 50.4 mm (corpo); Altura: 25.2 mm (painel frontal) / 19.2 mm (corpo)
• Peso: aprox. 56 g
• Carcaça: Módulo fechado
• Grau de proteção: IP40
• Montagem/Instalação: Via furos usinados na placa carrier e grampos de retenção; nenhum acessório de montagem necessário
• Ciclos de montagem/remoção: máx. 10
• Software de configuração: SYCON.net
• Conformidade: RoHS - sim; REACH - sim
• Certificação UL: UL tipo cURus; arquivo UL: E334100
• Conformidade com diretivas EMC: CE - sim; UKCA - sim
• Emissão: EN 55011 / BS EN 55011
• Imunidade: EN 61131-2 / BS EN 61131-2
• Testes: Shock EN60068-2-27 Ea; Vibração EN60068-2-6 Fc
