Visão geral

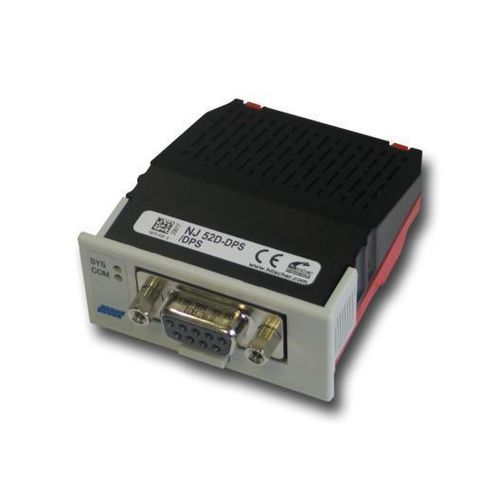

O módulo intercambiável PCI Express netJACK NJ 52D-DPS fornece uma interface universal PROFIBUS DP Slave para sistemas embutidos. Suporta conexão ao host via memória dual-port paralela ou SPI serial de alta velocidade e integra o controlador de comunicação netX 52 com 8 MB SDRAM e 4 MB Flash serial. A caixa fechada IP40 é projetada para montagem plug-in sem ferramentas na placa portadora, permitindo a instalação antes do envio ou posteriormente pelo cliente final. A Hilscher oferece serviços de projeto e produção para requisitos específicos do cliente e garante 10 anos de disponibilidade com base no controlador netX.

Destaques

• Interface universal PROFIBUS DP Slave em invólucro fechado IP40
• Conexão ao host via memória dual-port ou SPI
• Instalação plug-in simples sem ferramentas
• Nenhum componente adicional necessário para montagem e conexão à placa portadora
• Substituto funcionalmente compatível do NJ 10D-DPS

Protocolos

• PROFIBUS DP Slave

Especificações técnicas

• Número de peça: 1672.420
• Descrição breve: Módulo intercambiável SPI - PROFIBUS DP Slave
• Controlador de comunicação: netX 52
• Memória integrada - RAM: 8 MB SDRAM
• Memória integrada - FLASH: 4 MB Flash serial EPROM
• Tensão de alimentação: +3.3 V ± 5 % DC
• Corrente típica/máxima: 375 mA / 450 mA
• Consumo típico: 1.32 W
• Interface do sistema: memória Dual-Port paralela ou serial
• Tipo de conector (host): conector de 60 pinos (SAMTEC FSI-130-03-G-D-AB)
• Distância pino / largura pino: 0.45 mm / 0.55 mm
• Tamanho da memória dual-port: 64 KByte (16 linhas de endereço), onde 8 KByte são usados pelo firmware (13 linhas de endereço, 8 KByte inferiores)
• Largura de acesso a dados DPM: 8/16 bit
• Interface de memória dual-port serial: SPI Slave, modo 3
• Taxa SPI: Máx. 50 MHz
• Padrão de comunicação (protocolo): PROFIBUS DP Slave
• Tipo de interface de comunicação (barramento): RS-485, sem potencial
• Conector de campo: tomada D-Sub, 9 pinos
• Interface de diagnóstico: Tipo USB ou UART (sinal na interface host; disponível apenas se integrado no sistema host)
• Indicação - SYS (Estado do sistema): verde: RUN, amarelo: RDY
• Indicação - COM (Estado da comunicação): verde: STA, vermelho: ERR
• Faixa de temperatura ambiente em operação: -25 °C … +70 °C
• Faixa de temperatura ambiente para armazenamento: -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): Comprimento: 68.2 mm / 60 mm (com / sem soquete DSUB), Largura: 53.4 mm (painel frontal) / 50.4 mm (corpo), Altura: 25.2 mm (painel frontal) / 19.2 mm (corpo)
• Peso: aprox. 64 g
• Caixa: módulo fechado
• Grau de proteção: IP40
• Montagem / Instalação: Através de furos fresados na placa portadora e suportes de retenção. Nenhum acessório de montagem necessário.
• Ciclos de montagem/extração: máx. 10
• Software de configuração: SYCON.net
• Conformidade - RoHS: sim
• Conformidade - REACH: sim
• Certificação UL - tipo UL: cURus
• Arquivo UL: E334100
• Conformidade com diretivas EMC - marcação CE: sim
• Conformidade com diretivas EMC - marcação UKCA: sim
• Emissão: EN 55011 / BS EN 55011
• Imunidade: EN 61131-2 / BS EN 61131-2
• Testes - Impacto: EN60068-2-27 Ea
• Testes - Vibração: EN60068-2-6 Fc
