Módulo de interface USB NJ 100DN-RE

barramentoSERCOSMODBUS

Visão geral

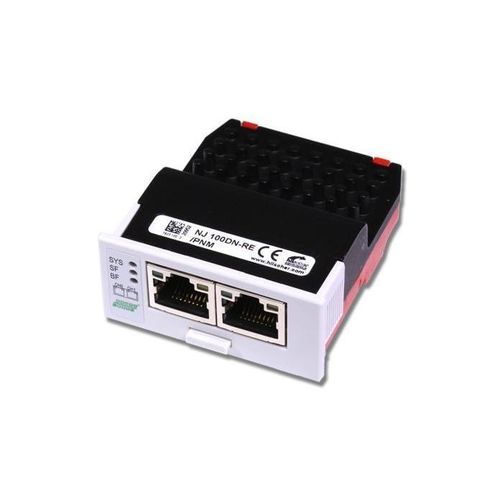

O NJ 100DN-RE é um módulo intercambiável com memória paralela de dupla porta para Ethernet em tempo real. Fornece uma interface universal de Ethernet em tempo real (Master ou Slave) em um invólucro fechado IP40 e foi projetado para montagem sem ferramentas na cadeia de entrega ou pelo cliente final.

Destaques

• Interface universal de Ethernet em tempo real (Master ou Slave) em invólucro fechado IP40
• Instalação plug-in sem ferramentas através de pegada fresada e grampos de retenção
• Uma plataforma de hardware que suporta múltiplos protocolos de Ethernet em tempo real
• Não requer acessórios de montagem adicionais
• Conexão ao host via memória paralela de dupla porta para troca de dados determinística

Descrição do produto
A família de módulos intercambiáveis netJACK é destinada a aplicações industriais embutidas. O NJ 100DN-RE integra um controlador de comunicação netX (netX 100) e fornece uma interface de memória paralela de dupla porta para acesso rápido pelo host. O módulo compacto fechado IP40 é montado em placas portadoras usando recortes e grampos de retenção, eliminando peças de montagem adicionais. Aplicações típicas incluem drives, HMI, sistemas de identificação e outros equipamentos de automação. O módulo pode hospedar funções adicionais (soft‑PLC ou aplicações do cliente). A garantia de entrega de 10 anos é assegurada pelo controlador de rede Hilscher netX.

Protocolos suportados

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

Especificações técnicas

• Número da peça: 1623.100
• Descrição breve: Módulo intercambiável, memória de dupla porta
• Controlador de comunicação: netX (netX 100)
• Memória integrada: 8 MB SDRAM; 4 MB Flash serial
• Tensão de alimentação: +3,3 V ±5% CC
• Corrente (typ./máx.): 556 mA / 640 mA
• Consumo típico: 1,83 W
• Interface do sistema - Tipo de barramento: Memória paralela de dupla porta, 8/16 bit
• Tipo de conector: Conector de 80 pinos (SAMTEC FSI-140-03-G-D-AB)
• Tamanho da memória dual-port: 64 KByte (16 linhas de endereço); 16 KByte reservado para firmware
• Interface de comunicação: Ethernet (100BASE-TX isolado ou 10BASE-T)
• Conector Ethernet: 2x RJ45
• Interface de diagnóstico: USB ou UART (sinal na interface do host; disponível se integrado)
• Indicadores / LEDs: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Temperatura de operação: -20 °C a +70 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Altitude: 0–2000 m
• Dimensões (C × L × A): 62 mm / 60 mm (com/sem RJ45) × 53,4 mm / 50,4 mm × 25,2 mm / 19,2 mm
• Peso: < 80 g
• Invólucro: Módulo fechado, grau de proteção IP40
• Montagem / Instalação: Via pegadas fresadas e grampos de retenção; sem acessórios adicionais; máx. 10 ciclos de montagem
• Software de configuração: SYCON.net
• Conformidade: RoHS, REACH; Certificações: cURus (UL file E334100), CE, UKCA; EMC: EN 55011 (emissão), EN 61131-2 (imunidade)
• Testes: Shock EN60068-2-27; Vibração EN60068-2-6
